Кришка регулювання клапанів 4T CB125-250 AMG-2

Кришка регулювання клапанів 4T CB125-250 закриває сервісний отвір, через який дістаються до механізму регулювання клапанних зазорів. Позначення 4T означає чотиритактний двигун. Для перевірки та налаштування зазорів кришку знімають, а після завершення обслуговування встановлюють назад. Вона допомагає утримувати оливу всередині та закриває доступ дорожньому пилу й бруду.

Будова кришки

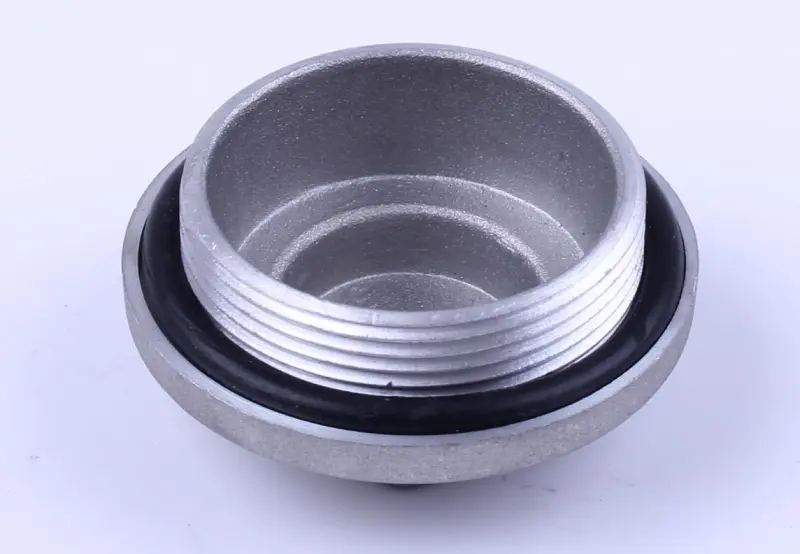

Деталь має круглу форму, зовнішню різьбу, широкий опорний бортик і заглиблення з внутрішнього боку. Навколо різьбової частини розташоване чорне ущільнювальне кільце. Різьба фіксує кришку в отворі, а кільце ущільнює стик по колу. Щільність з’єднання залежить і від стану поверхні на головці циліндра: пошкоджене посадкове місце може пропускати оливу навіть після заміни кришки.

Кришку міняють, коли на ній є тріщини, відколи бортика, деформація або пошкоджені витки різьби. Якщо навколо з’явилася олива, спочатку з’ясуйте причину. Підтікання буває наслідком затвердіння, сплющення чи розриву кільця або потрапляння бруду під ущільнення. За цілого корпусу та справної різьби іноді достатньо замінити саме кільце, тому його стан варто перевірити окремо.

Як підібрати

Знята деталь допоможе перевірити посадку точніше, ніж порівняння лише за зовнішньою формою. Зіставте зовнішній діаметр і крок різьби, довжину різьбової частини, діаметр бортика та глибину заглиблення. Зверніть увагу на розташування кільця й форму поверхні, до якої воно притискається. Надто довга різьбова частина може впертися до того, як ущільнення стиснеться, а невідповідний крок завадить правильно закрутити кришку.

• Звірте позначення двигуна з маркуванням на техніці та каталогом його деталей.
• Порівняйте місце встановлення кільця, його діаметр і переріз зі знятим зразком.
• Перевірте різьбу в головці: вона має забезпечувати рівне вкручування без заїдання.

Встановлення

Заміну виконуйте на охололому двигуні. Спочатку очистьте ділянку навколо кришки, щоб під час відкривання в отвір не обсипалися пісок і залишки бруду. Для відкручування використовуйте інструмент, який відповідає зовнішній формі деталі. Захоплення краю невідповідними губками може пошкодити корпус. Коли кришку знято, огляньте різьбу, край отвору та поверхню прилягання ущільнення.

Приберіть забруднення й перевірте кільце на надриви та втрату пружності. Пошкоджене ущільнення слід замінити відповідним за розміром. Встановлюйте його рівно, без перекручування: затиснуте краєм кільце не забезпечить щільного стику. Перші кілька обертів кришку закручуйте рукою. Якщо вона одразу йде туго, зупиніться та перевірте різьбу й відсутність перекосу, перш ніж братися за інструмент.

Остаточно затягніть кришку відповідно до вимог керівництва двигуна. Надмірне зусилля здатне деформувати деталь або зірвати різьбу в головці, після чого проста заміна потребуватиме складнішого ремонту. Не намагайтеся компенсувати затягуванням невідповідне чи зношене кільце. Під час заміни також перевірте край сервісного отвору на відколи та сліди попереднього встановлення з перекосом.

На завершення витріть оливу навколо з’єднання. Після короткої роботи двигуна перевірте, чи не з’явився свіжий слід уздовж бортика. Якщо стик знову вологий, потрібно оглянути посадку й ущільнення. Така перевірка допомагає вчасно помітити защемлене кільце або пошкодження поверхні, які не усуваються додатковим зусиллям затягування.
