Кришка головки циліндра мотоблока 190N/195N (12/15Hp) (ZUBR) AMG-2

Кришка головки циліндра для мотоблока 190N/195N (12/15Hp) (ZUBR) AMG-2 закриває клапанний механізм зверху. Вона захищає простір під кришкою від бруду та допомагає утримувати оливу всередині за умови справного ущільнення. Потреба в заміні виникає через тріщини, деформацію корпусу або пошкодження кріплення. Щоб деталь правильно стала на головку, варто звірити її будову зі знятою кришкою, а не обмежуватися позначенням двигуна.

Будова кришки

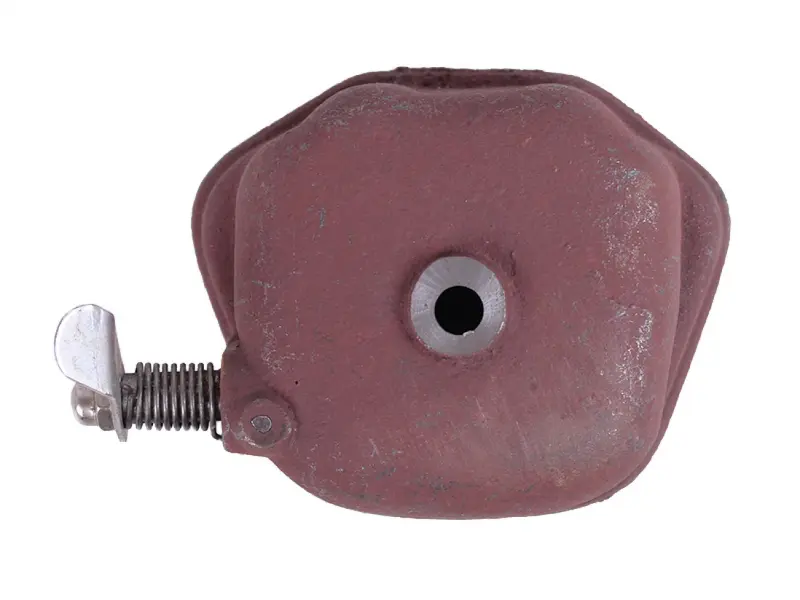

Корпус має прямокутний обрис із заокругленими кутами, отвір посередині та бічний важілець із відкритою пружиною. Поверхня пофарбована в червоно-коричневий колір. Під час підбору значення мають форма краю, розміщення центрального отвору й положення бічного механізму. Відмінності в цих місцях можуть завадити щільному приляганню або правильному з’єднанню з деталями двигуна, навіть коли загальні обриси корпусів збігаються.

Кришка утворює з головкою ущільнений стик. Його стан залежить від рівності прилеглих поверхонь, придатності ущільнення та правильного затягування. Якщо край пошкоджений або корпус перекошений, прокладка притискається нерівномірно. На стику з’являються сліди оливи, до яких пристають пил і бруд. Водночас замаслена поверхня сама по собі не доводить несправності кришки: спочатку потрібно знайти місце витоку й перевірити ущільнення.

Ознаки пошкодження

Огляньте корпус, якщо він зазнав удару, має тріщини чи деформований край, а також коли олива продовжує підтікати після заміни прокладки. Перевірте ділянку навколо кріпильного отвору: від її цілісності залежить надійність притискання. У бічного важільця перевіряють люфт, стан пружини та плавність руху. Надмірне затягування не усуває дефект корпусу й може погіршити ситуацію, пошкодивши кришку або витиснувши ущільнення зі стику.

Як перевірити відповідність

Порівняйте довжину та ширину посадкового контуру, висоту корпусу, діаметр і розташування отвору для кріплення. Звірте профіль ущільнювального краю та місце для прокладки. Кришка має сідати без зсуву й залишати достатньо простору над клапанним механізмом. Однакова ширина ще не означає повної відповідності: недостатня висота чи інша будова бічного механізму можуть обмежувати рух деталей усередині.

Окремо перевірте спосіб з’єднання бічного важільця з механізмом вашого двигуна, положення його осі та хід. Стару кришку й кріплення збережіть до завершення примірювання — так легше помітити різницю в посадці. Прокладку добирайте за формою поверхонь, які вона ущільнює. Якщо зняте ущільнення затверділо, порвалося або сильно сплющилося, його варто замінити разом із кришкою. Інакше навіть цілий корпус може не забезпечити сухого стику.

На що зважати під час монтажу

Знімайте кришку на зупиненому й охололому двигуні. Спочатку очистьте ділянку довкола неї, щоб бруд не потрапив до клапанного механізму. Обережно приберіть залишки старої прокладки з прилеглих поверхонь та огляньте кріплення. Розмістіть відповідне ущільнення, установіть кришку без перекосу й перевірте з’єднання бічного механізму. Затягуйте кріплення із зусиллям, наведеним у настанові до двигуна. Не намагайтеся притягнути ним корпус, який не сідає на місце вільно. Після складання перевірте хід механізму, пов’язаного з важільцем, а після пробного запуску огляньте стик: свіжих слідів оливи бути не повинно.
