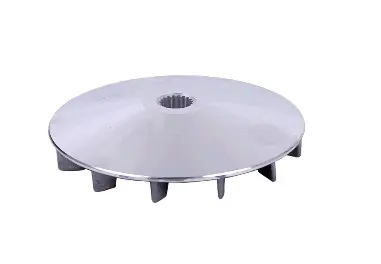

Крильчатка нерухомої щоки варіатора 4T GY6 125/150 AMG-2

Крильчатка нерухомої щоки варіатора 4T GY6 125/150 AMG-2 встановлюється на передньому шківі скутера з чотиритактним двигуном. Вона обертається разом із валом. Нерухомою щоку називають тому, що під час зміни передатного відношення вона не пересувається вздовж вала. Конічна поверхня утворює один бік доріжки ременя, а лопаті зі зворотного боку беруть участь в обдуванні варіатора.

Будова та причини заміни

Круглий диск має центральний отвір зі шліцами та лопаті на звороті. Через шліцьове з'єднання він отримує обертання від вала, тож посадка повинна бути щільною, без пошкоджень. Поверхня з боку ременя працює в парі з рухомою щокою. Її стан впливає на те, як ремінь переміщується в шківі та передає зусилля.

Під час огляду перевіряють краї диска, цілісність лопатей і шліців. Відколи лопатей можуть порушити баланс деталі, а зношений центральний отвір — спричинити люфт на валу. Глибокі борозни, задири й нерівномірне спрацювання доріжки ременя є підставою для заміни. До пошкодження посадки можуть призвести послаблене кріплення або помилки під час попереднього складання.

Як перевірити відповідність

За зразок беріть зняту крильчатку. Зіставте зовнішній діаметр, форму та висоту конічної частини, розташування лопатей. Для центрального отвору потрібно перевірити кількість і профіль шліців, діаметр та глибину посадки. Самого позначення двигуна недостатньо для перевірки геометрії: деталь має повністю сісти на вал і зайняти правильне положення відносно ременя та кришки трансмісії.

Зверніть увагу на виступ центральної частини й поверхню, до якої прилягає кріплення. Різниця у вильоті може змістити доріжку ременя, а невідповідні шліци завадять надійно закріпити щоку. Не забивайте крильчатку на вал і не добирайте випадкові шайби для виправлення посадки: це створює ризик перекосу та пошкодження з'єднання.

Особливості встановлення

До розбирання переходять на вимкненому двигуні, знявши кришку трансмісії. Зафіксуйте порядок розташування шайб, втулок та інших деталей кріплення, щоб відновити його під час складання. Для утримання шківа використовуйте відповідний фіксатор. Лопаті не призначені для упору інструмента й можуть відламатися від такого навантаження.

Після зняття очистьте посадочні поверхні та огляньте шліци вала. Одночасно перевірте ремінь і другу щоку шківа. Тріщини, пошкоджені краї ременя та глибоке спрацювання суміжної поверхні потребують уваги: сама заміна крильчатки цих дефектів не усуне. Кріплення й деталі посадки з ознаками зносу також перевіряють на потребу заміни. Мастило не повинно потрапляти на доріжки ременя.

Під час складання забезпечте ременю вільне положення, щоб він не затиснувся між щоками раніше, ніж крильчатка повністю стане на місце. Встановіть її без перекосу, поверніть кріплення у штатній послідовності та затягніть із моментом, наведеним у настанові до конкретного двигуна. До запуску перевірте, чи вільно обертається шків і чи не торкаються лопаті кришки. Биття, скрегіт або незвичний шум після заміни — привід зупинити двигун і повторно перевірити посадку та затягування.
