Вилка заднього маятника 4T CG/CB 125/150 AMG-2

Вилка заднього маятника 4T CG/CB 125/150 AMG-2 утримує заднє колесо мотоцикла та дає йому змогу рухатися відносно рами під час роботи підвіски. Позначення 4T стосується чотиритактної техніки. Справний маятник разом із шарніром забезпечує правильне положення колеса без поперечного люфту та підтримує геометрію ланцюгового приводу.

Будова та приводи для заміни

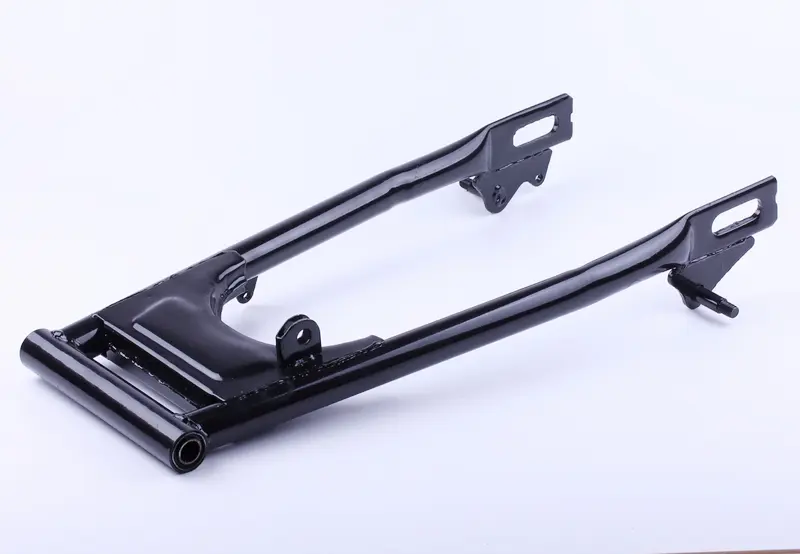

Вилка складається з двох поздовжніх плечей, з’єднаних поперечною частиною, і має чорне покриття. У передній частині розташоване поперечне трубчасте місце кріплення шарніра, на задніх кінцях — видовжені пази під вісь колеса. До плечей приварені кріпильні вушка та кронштейни. Їхнє розташування потрібно враховувати під час підбору: схожий загальний контур ще не означає, що всі деталі підвіски стануть на свої місця.

Заміна потрібна, якщо маятник погнувся після удару, має тріщини, пошкоджені зварні з’єднання, зруйновані кріплення або глибоку корозію. Перевірити його варто також у разі стуку, поперечного зміщення колеса чи труднощів із рівним установленням задньої осі. Причиною таких симптомів можуть бути й зношені деталі шарніра або підшипники колеса. Тому спочатку визначають джерело люфту та оглядають посадкові місця: заміна самої вилки не усуне зношення суміжних деталей.

Як перевірити відповідність

Зіставте зі знятим маятником відстань від осі шарніра до пазів задньої осі, ширину переднього кріплення та проміжок між плечима біля колеса. Перевірте діаметр осі шарніра, розміри її посадок, ширину й положення пазів для колісної осі. Розбіжності можуть завадити встановити розпірні деталі або правильно затиснути колесо, навіть якщо вилка загалом повторює форму старої.

Порівняйте місця кріплення амортизаторів, упора гальмівного механізму, захисту ланцюга та інших деталей, які закріплені на вашій вилці. Зверніть увагу на бік розташування кронштейнів, відстані між отворами та простір для шини, ланцюга й гальма. Позначення техніки звужує пошук, а остаточну відповідність визначають за розмірами та кріпленнями знятого маятника. Не варто пристосовувати невідповідну вилку розгинанням плечей або розточуванням отворів.

Монтаж і перевірка

Мотоцикл стійко фіксують так, щоб заднє колесо було розвантажене. Для демонтажу звільняють колесо, з’єднання підвіски та деталі, закріплені на маятнику, зберігаючи порядок втулок, шайб і розпірок. Перед складанням оглядають вісь шарніра, втулки або підшипники, ущільнення, кріплення та натягувачі ланцюга. Зношені деталі замінюють, посадкові поверхні очищають, а мастило застосовують відповідно до вимог конструкції.

Вилку монтують без перекосу, дотримуючись розташування розпірок і порядку затягування, наведеного в керівництві мотоцикла. Після складання перевіряють, чи вільно рухається маятник, чи немає поперечного люфту, чи рівно стоїть колесо. Регулюють натяг ланцюга та переконуються, що потрібний вільний хід зберігається під час переміщення підвіски. Колесо й гальмо мають працювати без зачіпання сусідніх деталей. Помилка в розмірах або пропущена розпірка може спричинити перекіс колеса, прискорене зношення шарніра та порушення лінії ланцюга. Заїдання, люфт і сторонні контакти усувають до початку експлуатації.
