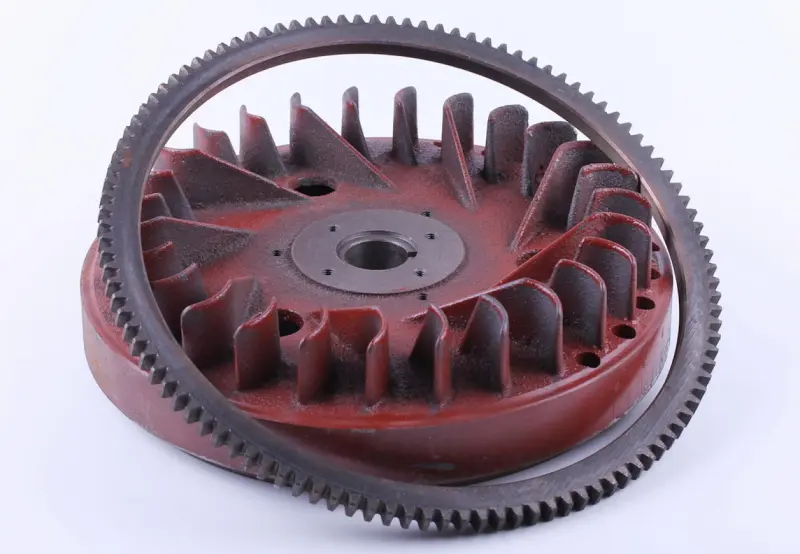

Маховик мотоблока 178F/186F (6/9 к.с.) з вінцем Z-110 AMG-2

Маховик для двигуна мотоблока 178F/186F (6/9 к.с.) із зубчастим вінцем Z-110, позначення AMG-2. Деталь закріплюється на колінчастому валу та завдяки інерції підтримує його обертання між робочими тактами двигуна. Через вінець шестерня електростартера передає зусилля під час пуску. Стан посадки, лопаток і зубців має значення як для роботи двигуна, так і для справного запуску.

Як працює маховик

Основу становить диск із центральним посадковим отвором. По колу розташовані лопатки, які беруть участь у створенні потоку повітря для охолодження двигуна. Зовнішній зубчастий вінець взаємодіє з приводом стартера. Тому під час заміни перевіряють не лише посадку на вал, а й розташування вінця: навіть за однакового зовнішнього діаметра зачеплення може виявитися неправильним.

Ознаки пошкодження

Скрегіт під час пуску, прокручування стартера без належного зачеплення, биття маховика або незвична вібрація потребують перевірки. Причиною може бути не тільки маховик, а й зношена шестерня стартера чи ослаблене кріплення. Після доступу до деталі оглядають зубці по всьому колу, перевіряють цілісність лопаток, стан посадкового отвору та відсутність тріщин у диску.

Викришені зубці ускладнюють запуск і пошкоджують шестерню, що входить із ними в зачеплення. Втрата частини лопатки може порушити балансування та погіршити обдування. Якщо на посадці є сліди зміщення, потрібно перевірити також вал і кріплення. Заміна самого маховика без усунення причини люфту призведе до повторного пошкодження. З тріщинами або суттєвою деформацією експлуатацію припиняють до усунення несправності.

Як підібрати деталь

Порівняйте зі знятим маховиком форму й розмір посадкового отвору, зовнішній діаметр, загальну товщину та розміщення отворів кріплення. Звірте спосіб фіксації на колінчастому валу та відповідність пазів, якщо вони передбачені конструкцією. Для вінця перевірте кількість і профіль зубців, його ширину та положення відносно посадки. Позначення Z-110 враховуйте при зіставленні деталей, а геометрію перевіряйте окремо.

Лопатки й зовнішній обід повинні вільно проходити всередині штатного кожуха. Невідповідна посадка заважає надійно затягнути кріплення. Зміщений відносно шестерні вінець може спричинити неповне зачеплення, удари або заклинювання приводу стартера. Орієнтуватися лише на потужність двигуна чи загальну форму маховика недостатньо: вирішальними є посадкові та приєднувальні розміри.

Заміна та перевірка

Роботу починають після зупинки двигуна, унеможлививши випадковий пуск. Якщо встановлений акумулятор, його від'єднують. Знімають кожух, що перекриває доступ, фіксують маховик відповідним пристроєм і відкручують кріплення. Деталь стягують знімачем, передбаченим для такої конструкції. Не варто збивати її ударами по вінцю чи лопатках: так можна пошкодити зубці, диск або посадку.

До встановлення очищають та оглядають посадку вала, перевіряють фіксувальні деталі, кріплення й шестерню стартера. Зношені супутні деталі замінюють за результатами огляду. Маховик садять без перекосу, дотримуючись порядку складання та моменту затягування з настанови до конкретного двигуна. Після закріплення перевіряють вільне обертання, відсутність торкання кожуха та правильне зачеплення стартера. Захисні деталі повертають на місце до пробного пуску.
