Заспокоювач ланцюга ГРМ, комплект 4T CB250 (OHC) AMG

Комплект заспокоювачів ланцюга ГРМ для чотиритактного двигуна CB250 (OHC) спрямовує ланцюг приводу газорозподільного механізму. Позначення 4T означає чотиритактний двигун, а OHC — розташування розподільного вала в головці циліндра. Напрямні обмежують поперечні коливання ланцюга та підтримують його рух заданою траєкторією між зірочками.

Як улаштований комплект

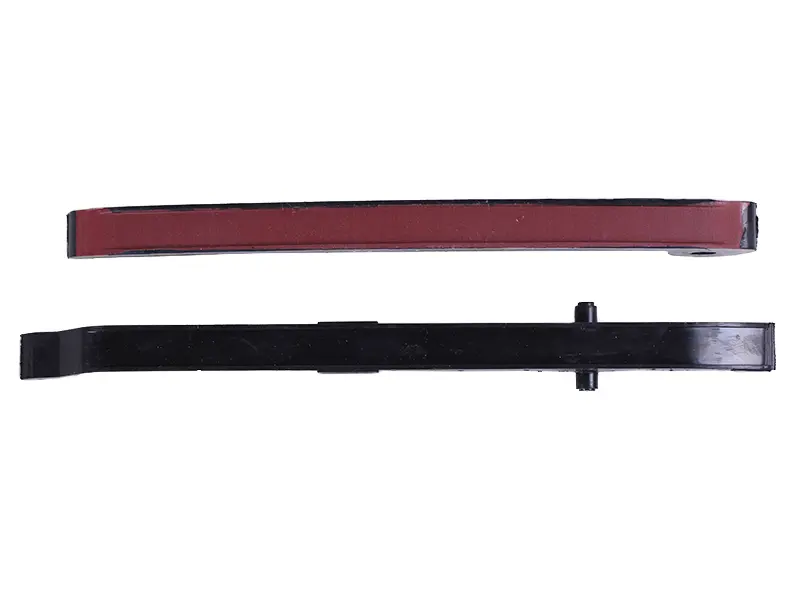

До комплекту входять дві напрямні планки: одна з довгою червоно-коричневою поверхнею, друга чорна, з виступами для встановлення. Профіль і форма кінців у них різні, тож під час підбору потрібно порівнювати кожну планку окремо. Поверхня, якою ковзає ланцюг, має зберігати потрібну форму: від цього залежать плавність його руху та шумність приводу.

Заспокоювачі взаємодіють із натягувачем, проте не беруть на себе його функцію. Вони спрямовують ланцюг і стримують його коливання, тоді як справний механізм натягування прибирає надмірне провисання. Встановлення нових планок не усуне видовження зношеного ланцюга. Якщо залишити несправний натягувач або іншу причину провисання, напрямні знову зазнаватимуть підвищеного навантаження.

Ознаки зношення

Шелест, брязкіт чи стукіт з боку приводу ГРМ — привід перевірити стан напрямних разом із ланцюгом і натягувачем. За одним лише звуком визначити винну деталь не можна. Після розбирання оглядають доріжку контакту, опорні ділянки та місця кріплення. Глибокі канавки, тріщини, відколи, відшарування контактної поверхні або зламані установні виступи свідчать про потребу заміни. Допустимість неглибоких слідів ковзання оцінюють за вимогами до конкретного двигуна.

Як перевірити відповідність

Зіставте нові та зняті планки за довжиною, шириною, вигином і товщиною профілю. Перевірте форму кінців, розташування виступів та інших ділянок фіксації. Кожна напрямна має стати на своє місце без підрізання, примусового згинання чи перероблення кріплень. Якщо геометрія відрізняється, подібного позначення двигуна недостатньо для правильного вибору.

Також звірте бік, що контактує з ланцюгом, і положення планок відносно натягувача. Невідповідний вигин або зміщена опора можуть спричинити перекіс і тертя по краю контактної поверхні. Це прискорює зношення та заважає правильному натягуванню. Нещільно закріплена планка здатна рухатися під навантаженням, тому стан її посадкових місць має таке саме значення, як і стан самої напрямної.

Що врахувати під час заміни

Для встановлення відкривають доступ до приводу ГРМ у послідовності, передбаченій керівництвом двигуна. До зняття планок виставляють належне положення колінчастого та розподільного валів і перевіряють мітки фаз. Ланцюг утримують від зміщення, фіксують розташування старих деталей та очищають посадкові місця. Нові планки правильно орієнтують, перевіряють посадку на опорах і закріплюють штатним способом.

Разом із напрямними оглядають ланцюг, зубці зірочок, натягувач і кріплення. Супутні деталі зі зношенням понад допустиме замінюють; пошкоджені прокладки знятих кришок також не залишають. Після складання натягувач переводять у робочий стан за керівництвом двигуна. Перед запуском колінчастий вал прокручують вручну в належному напрямку, перевіряють відсутність заїдання та повторно звіряють мітки. Якщо рух утруднений або фази змістилися, спочатку усувають причину.
