Коробка передач Delta у зборі під сепаратор IDE

Коробка передач у зборі для мопеда Delta

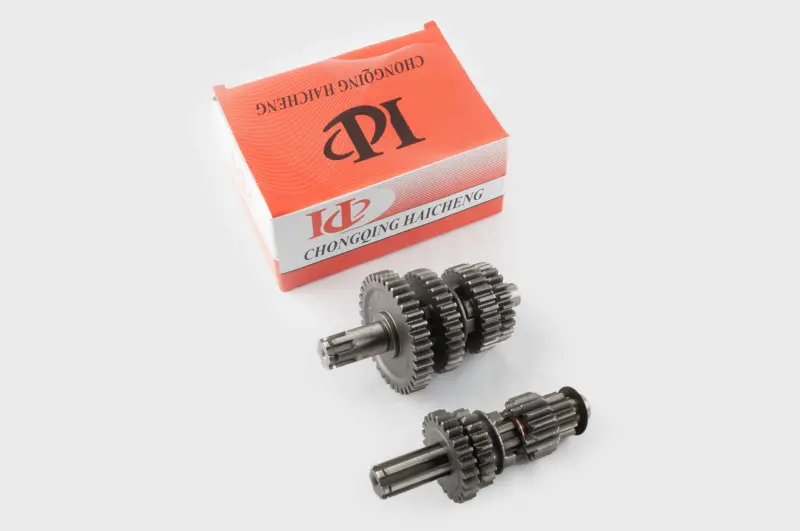

Комплект IDE призначений для ремонту трансмісії мопеда Delta та виконаний у варіанті під голчастий підшипник-сепаратор. До складу вузла входять два вали зі встановленими шестернями. Така конфігурація дає змогу замінити спряжену пару деталей без окремого добору кожної шестерні, коли стара коробка має значне зношення, пошкоджені зубці або неприпустимий люфт.

Первинний і вторинний вали працюють разом: приймають обертання від двигуна, передають його через обрану пару шестерень і далі спрямовують до приводу мопеда. Перемикання ступенів змінює передатне відношення, тому стан зубчастих вінців, посадкових поверхонь та опор валів безпосередньо впливає на нормальну роботу трансмісії. Комплект розрахований на встановлення всередині відповідного картера Delta; зовнішній картер, механізм вибору передач та інші деталі двигуна до представленого вузла не належать.

Конструктивний варіант і добір

Позначення «під сепаратор» вказує на виконання вала під голчастий підшипник-сепаратор. Для мопедних двигунів сімейства Delta трапляються й коробки іншого типу — під звичайний кульковий підшипник. Обирати між цими варіантами лише за загальною назвою моделі не можна: перед замовленням потрібно визначити, яка опора передбачена в картері конкретного двигуна.

• Тип деталі: комплект валів коробки передач із шестернями.
• Призначення: трансмісія мопеда Delta.
• Виконання опори: під голчастий підшипник-сепаратор.
• Конфігурація: два зібрані вали з наборами зубчастих коліс.
• Позначення виробника: IDE.

Для точного вибору зіставте стару коробку й нову деталь за типом опори, формою та довжиною кінців валів, розташуванням шліців, кількістю і взаємним положенням шестерень, а також посадками в половинах картера. Окремо перевірте діаметр валів і конструкцію двигуна: однакова назва Delta не виключає відмінностей між модифікаціями. Якщо старі деталі вже демонтовані, зручніше порівнювати обидва комплекти поруч, не розбираючи новий вузол.

Коли потрібна заміна

Підставою для перевірки коробки можуть бути сторонній шум, хрускіт, люфт валів, пошкодження зубців, ускладнене вмикання ступенів або самовільне вимикання передачі. Водночас подібні ознаки здатні спричиняти вилки перемикання, барабан, механізм фіксації, зчеплення чи зношені опори. До встановлення варто оглянути ці деталі, щоб нова пара валів не працювала разом із пошкодженими компонентами.

Під час розбирання двигуна потрібно видалити з картера продукти зношення та перевірити стан посадкових місць. Голчастий сепаратор, решту підшипників, стопорні деталі й ущільнення оцінюють окремо: їхній стан неможливо визначити лише за виглядом шестерень. Вали мають встановлюватися без перекосу та примусового підточування, а шестерні після складання — вільно обертатися й правильно входити в зачеплення. Монтаж потребує розбирання картера та розуміння будови мопедної трансмісії, тому таку роботу доцільно доручити майстру.

До остаточного складання перевіряють переміщення механізму вибору в усі положення, осьовий люфт і відсутність заїдань під час ручного прокручування валів. Мастило, регулювальні шайби та момент затягування кріплень добирають відповідно до вимог конкретного двигуна. Коробка IDE підійде для ремонту Delta лише за умови збігу сепараторного виконання та всіх посадкових параметрів із демонтованим комплектом.
