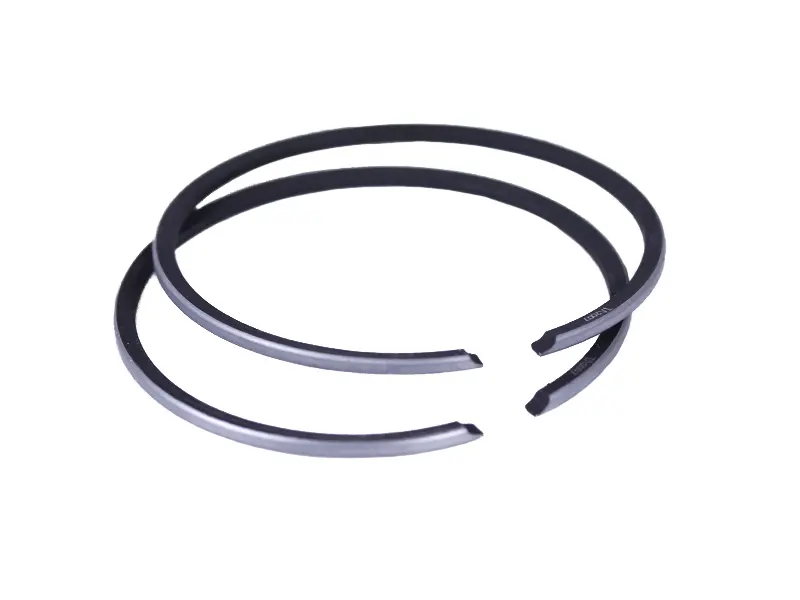

Поршневі кільця Honda DIO ZX 50 STD Ø40,00 мм AMG-2

Поршневі кільця Honda DIO ZX 50 STD Ø40,00 мм ущільнюють проміжок між поршнем і стінкою циліндра. Вони розміщуються в поршневих канавках, допомагають утримувати тиск під час стискання та згоряння суміші й передають частину тепла від поршня до циліндра. Позначення STD вказує на стандартний розмір: кільця добирають до циліндро-поршневої групи з номінальним діаметром 40,00 мм.

Ознаки зношення

Кільце має розрив — замок, який дає змогу стиснути його для монтажу та забезпечує зазор для теплового розширення. У канавці кільце повинно залишатися рухомим. Коли воно залягає через нагар або зношується, ущільнення погіршується. Двигун може важче запускатися, слабше тягнути та втрачати компресію.

Причину цих змін визначають перевіркою, адже заміна кілець допомагає лише тоді, коли проблема справді пов’язана з ними. Після розбирання оглядають кільця, поршневі канавки та дзеркало циліндра. Тріщини, відколи й задири потребують з’ясування причини пошкодження. Якщо циліндр має значну овальність, а канавки поршня зношені, самі нові кільця не відновлять належне ущільнення.

Як перевірити відповідність

Враховуйте розміри поршневої групи, яка фактично стоїть на двигуні. Під час попередніх ремонтів її могли змінити, тому назви скутера недостатньо для остаточного вибору. Кільця стандартного розміру не підходять до ремонтного поршня лише тому, що належать до тієї самої моделі. Зіставте діаметр, висоту кільця, профіль перерізу та форму його кінців зі знятими деталями.

• Звірте позначення поршня з виміряним діаметром циліндра, щоб розрізнити стандартний і ремонтний розміри.
• Перевірте відповідність замків стопорним штифтам у канавках: кінці кільця мають правильно розташовуватися біля штифта.
• Вставте кожне нове кільце рівно в циліндр і виміряйте зазор у замку. Норму визначають за посібником для двигуна.

Окремо перевіряють посадку в канавці: кільце не повинно заклинювати або мати надмірний бічний люфт. Збіг одного діаметра не компенсує невідповідність висоти чи профілю. Помилка в цих параметрах заважає кільцю працювати та може пошкодити поршень.

На що зважати під час монтажу

Канавки звільняють від нагару, зберігаючи їхні крайки та поверхні. Надягаючи кільце, розводять кінці мінімально: надмірне розтягування може його зламати. Якщо верхнє й нижнє кільця відрізняються або мають позначення напрямку встановлення, дотримуються відповідного порядку. Перед складанням робочі поверхні змащують оливою, придатною для двигуна.

За наявності стопорних штифтів замки виставляють по них. Кільця стискають і обережно вводять поршень у циліндр, без ударів та продавлювання через опір. Зміщений замок може спричинити зачеплення кільця за вікно циліндра. Замалий зазор у замку небезпечний змиканням кінців після нагрівання, а завеликий посилює витік газів.

Разом із кільцями оглядають стопорні штифти та ущільнювальні прокладки, які знімали під час розбирання; прокладки замінюють відповідно до порядку ремонту. Після складання дотримуються режиму припрацювання, рекомендованого для двигуна, і перевіряють його роботу без різкого навантаження.
