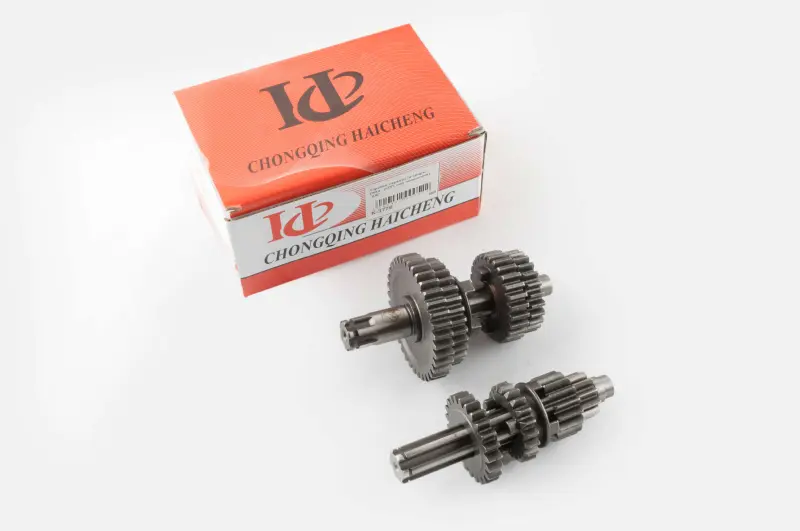

Комплект валів КПП Delta під сепаратор

Комплект валів КПП Delta під сепаратор

Комплект призначений для ремонту механічної коробки передач мопеда Delta. Він об’єднує два вали зі встановленими зубчастими колесами, які спільно працюють усередині картера трансмісії. Така деталь потрібна в разі пошкодження шестерень, валів або їхніх посадкових ділянок, коли заміна окремих деталей недоцільна чи не дає змоги надійно відновити перемикання передач.

Призначення та конструкція

Вали із шестернями приймають і передають крутний момент, а різні пари зубчастих коліс забезпечують необхідні передавальні відношення. Від стану зубців, посадок і сполучених поверхонь залежать плавність роботи механізму, рівень шуму та стабільне ввімкнення обраної передачі. Комплектна пара зручна під час капітального ремонту: взаємопов’язані деталі вже зібрані у дві групи, тому майстрові не потрібно формувати кожен вал із розрізнених шестерень.

Виконання «під сепаратор» указує на тип опори вала в картері. У цій конструкції застосовується голчастий підшипник-сепаратор, тоді як у продажу трапляються зовні близькі варіанти під кульковий підшипник. Такі виконання не можна вибирати лише за загальною назвою Delta: відмінності кінців валів і посадкових місць мають вирішальне значення під час установлення.

Що перевірити під час підбору

• Тип опори. Демонтована КПП повинна мати виконання під підшипник-сепаратор, а не варіант зі ступінчастим валом під кульковий підшипник.
• Геометрію валів. Порівняйте довжину, діаметри посадкових ділянок, форму та розташування проточок, шліців і торців.
• Набір шестерень. Перевірте кількість зубчастих коліс, їхню послідовність на кожному валу, зовнішні розміри та число зубців.
• Сполучення з іншими деталями. Розташування пазів і робочих поверхонь має відповідати штатному механізму перемикання та деталям конкретного двигуна.
• Склад ремонту. Товар являє собою два вали із шестернями. Не включені до цієї збірки підшипники, сепаратор, шайби та деталі перемикання підбирають після дефектування.

Одного збігу моделі мопеда недостатньо, адже на техніці сімейства Delta застосовуються різні версії трансмісії. Найнадійніший спосіб вибору — зіставити нову пару з демонтованими валами за типом опори, загальною формою, посадками та розташуванням усіх шестерень. Якщо коробку раніше вже розбирали або в двигун установлювали деталі іншої модифікації, орієнтуватися слід на фактичну конструкцію картера й знятого комплекту.

Коли потрібна заміна

Підставою для розбирання КПП стають виражений шум, люфт валів, ускладнене ввімкнення, мимовільне вимкнення передачі або ривки під навантаженням. Після розкриття оцінюють стан зубців, шліців, торців і посадкових поверхонь. Відколи, помітне вироблення, деформація чи пошкоджені місця встановлення порушують правильне зачеплення та можуть прискорювати зношування сусідніх деталей. Перед придбанням потрібно визначити причину несправності: подібні ознаки також виникають через проблеми з підшипниками або механізмом перемикання.

Рекомендації зі встановлення

Монтаж виконують за розібраного картера двигуна. Перед складанням очищають внутрішню порожнину, видаляють продукти зношування та перевіряють посадки, підшипник-сепаратор, інші опори, шайби й деталі перемикання. Вали мають вільно встановлюватися на свої місця без перекосу та примусового припасування. Після попереднього складання перевіряють обертання шестерень, осьове положення деталей і послідовне ввімкнення всіх ступенів. Мастило, регулювання проміжків та остаточне затягування кріплень виконують відповідно до ремонтних вимог конкретного двигуна. Такий підхід допомагає не лише замінити пошкоджену пару валів, а й уникнути повторного розбирання через залишені зношені сполучені деталі.
