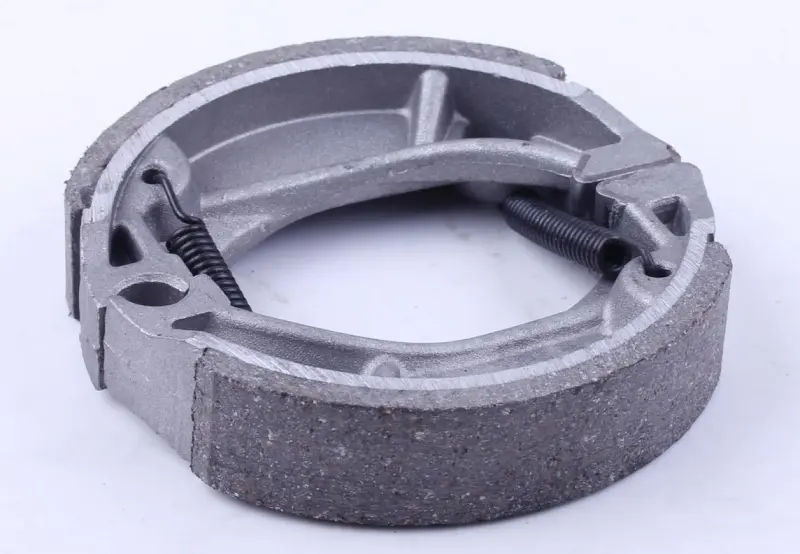

Барабанні гальмівні колодки Honda DIO, TACT AMG-2

Барабанні гальмівні колодки Honda DIO, TACT AMG-2 сповільнюють скутер завдяки тертю накладок об внутрішню поверхню барабана. Коли водій натискає на гальмо, механізм розводить колодки та притискає їх до барабана. Після відпускання важеля пружини повертають їх у початкове положення. Правильна робота гальма залежить від геометрії колодок, стану приводу та чистоти поверхонь тертя.

Будова та ознаки зношення

Колодки мають дугоподібну форму, а фрикційні накладки розташовані на їхній зовнішній поверхні. Торці спираються на опору та контактують із розтискним механізмом. Форма цих ділянок визначає, чи правильно стане пара на гальмівний щит і чи рівномірно прилягатиме до барабана. Поворотні пружини стягують колодки після гальмування, тому під час заміни варто перевірити їх разом із накладками.

Збільшений хід важеля, слабше гальмування, скрегіт або ривки — привід оглянути гальмо. Причина може бути не лише в колодках, а й у приводі чи зношеному барабані. Колодки потребують заміни, якщо накладки досягли граничного зносу, потріскалися, відшаровуються або просочилися мастилом. Залишкову товщину перевіряють за допустимою межею для конкретного гальма. Регулювання приводу не відновлює зношений фрикційний шар.

Як перевірити відповідність

Зіставте нові колодки зі знятими: перевірте ширину накладок, загальну геометрію пари та форму торців. Окремо звірте отвори для пружин, місця посадки на опору й ділянки контакту з розтискним кулачком. Розміри мають відповідати вимогам гальмівного барабана. Подібний зовнішній контур сам по собі не підтверджує сумісність, тому орієнтуйтеся на конкретну модифікацію скутера та гальмо, яке ремонтуєте.

Знята деталь допомагає порівняти посадкові ділянки, але товщину її зношених накладок не слід брати за норму для нових. Колодки повинні ставати на щит без перекосу та правильно спиратися торцями. Невідповідна ширина чи форма опор може завадити складанню, спричинити постійне тертя або залишити лише частковий контакт із барабаном. Не підпилюйте опорні кінці, намагаючись пристосувати невідповідну деталь: це змінює геометрію гальма.

Що врахувати під час заміни

В одному барабані колодки змінюють парою, щоб нова накладка не працювала разом зі зношеною. Перед зняттям запам’ятайте розташування пружин і положення торців на опорах. Очистьте гальмівний щит відповідним засобом, не здуваючи пил стисненим повітрям. Перевірте барабан на глибокі борозни, пошкодження та зношення, а розтискний кулачок — на вільний рух. Пружини з пошкодженнями, помітним розтягненням або сильною корозією також потрібно замінити.

Під час складання встановіть торці на свої опори та перевірте, чи повністю зайшли гачки пружин в отвори. Не допускайте потрапляння мастила на накладки й поверхню тертя барабана; місця, де змащення дозволене, визначає інструкція техніки. Після складання виставте вільний хід приводу за вимогами скутера. З відпущеним гальмом колесо має вільно обертатися, а після кількох натискань колодки повинні повертатися без заїдання. Першу перевірку гальмування проведіть на малій швидкості в безпечному місці.
