Колінвал для мотоблока 178F (6 к.с.), голий, під шліци, Ø25 мм, AMG-3

Колінвал для двигуна мотоблока 178F (6 к.с.), голий, під шліци, з позначенням діаметра Ø25 мм. Через шатун він сприймає зусилля від поршня та перетворює його зворотно-поступальний рух на обертання. Для правильної заміни мають збігатися посадки й кінці вала, адже саме вони визначають з’єднання з деталями приводу та опорами двигуна.

Будова колінвала

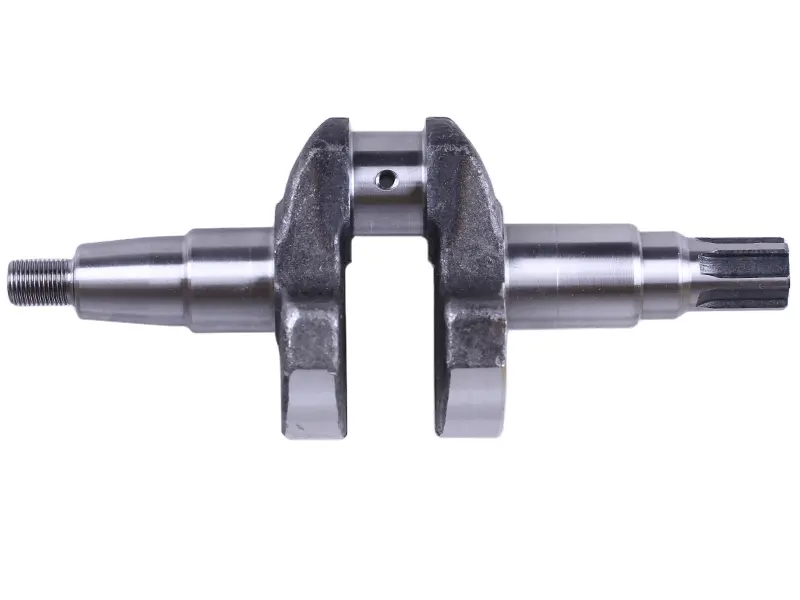

Конструкція має корінні шийки, зміщену відносно осі обертання шатунну шийку та дві щоки з противагами. Один кінець виконаний із поздовжніми шліцами, протилежний має різьбову ділянку. У шатунній шийці є отвір оливного каналу. Шийки працюють у відповідних опорах, а противаги беруть участь в урівноваженні рухомих деталей двигуна.

Голе виконання використовують для ремонту з окремим підбором сполучених деталей. Підшипники, деталі шатунної опори та кріплення перевіряють окремо від самого вала. Якщо їхні поверхні вже мають виробіток або пошкодження, новий колінвал не усуне неправильні зазори. Особливої уваги потребують місця безпосереднього контакту з шийками.

Ознаки зношення

Стукіт у нижній частині двигуна, збільшений люфт, задири на шийках і сліди перегрівання є приводом перевірити колінвал. Також заміна може знадобитися через пошкоджені шліци чи різьбу. Водночас за самим звуком несправність не визначають: після розбирання оглядають поверхні та вимірюють деталі, щоб відрізнити зношення вала від проблем його опор.

До типових причин пошкоджень належать недостатнє змащування, забруднення оливи та робота зі зношеною шатунною опорою. Після заклинювання потрібно перевірити не лише шийки, а й сполучені з ними деталі та прохідність оливних каналів. Інакше причина пошкодження залишиться й може скоротити строк роботи нового вала. Тріщини, глибокі задири та биття потребують оцінки придатності деталі до подальшої експлуатації.

Підбір за знятою деталлю

Порівняйте загальну довжину, розташування уступів і ширину посадкових ділянок. Позначення Ø25 мм звірте вимірюванням відповідної посадки. Для шліцьового з’єднання перевірте кількість і профіль шліців, а також довжину кінця вала. На різьбовій частині мають збігатися діаметр і крок різьби: схожі за формою кінці можуть не підходити до того самого кріплення.

Окремо звірте діаметри та ширину корінних і шатунної шийок, положення оливних отворів і зміщення шатунної шийки відносно осі обертання. Це зміщення пов’язане з ходом поршня. Невідповідність геометрії може завадити складанню або спричинити контакт рухомих деталей усередині двигуна. Збігу лише одного розміру для підбору недостатньо.

Монтаж і перевірка

Щоб замінити колінвал, двигун розбирають до доступу до його опор. Перед складанням очищають посадкові поверхні й оливні канали, оглядають шатун, підшипники та їхні посадкові місця. Пошкоджені ущільнення й прокладки замінюють. Деталі з виробітком перевіряють вимірюванням, перш ніж встановлювати їх разом із новим валом.

Робочі поверхні під час монтажу змащують, а для встановлення використовують відповідні оправки. Удари по різьбі та стягування перекошених деталей кріпленням можуть пошкодити посадки. Зазори, осьовий люфт, порядок складання й моменти затягування контролюють за документацією двигуна. Після складання колінвал прокручують вручну. Якщо він заїдає, обертається з незвичним опором або зачіпає інші деталі, причину усувають до запуску.
