Колінвал для мотоблока 178F (6Hp), голий, під шліци, Ø25 мм, AMG

Колінвал для двигуна мотоблока 178F (6Hp), голий, під шліци, з позначенням діаметра Ø25 мм. Розміщується в картері та приймає зусилля від поршня через шатун, перетворюючи зворотно-поступальний рух на обертання. Його замінюють під час ремонту двигуна, якщо зношені шийки, пошкоджені кінці вала або порушена геометрія заважають відновити справну роботу. Позначення виробу — AMG.

Будова та посадки

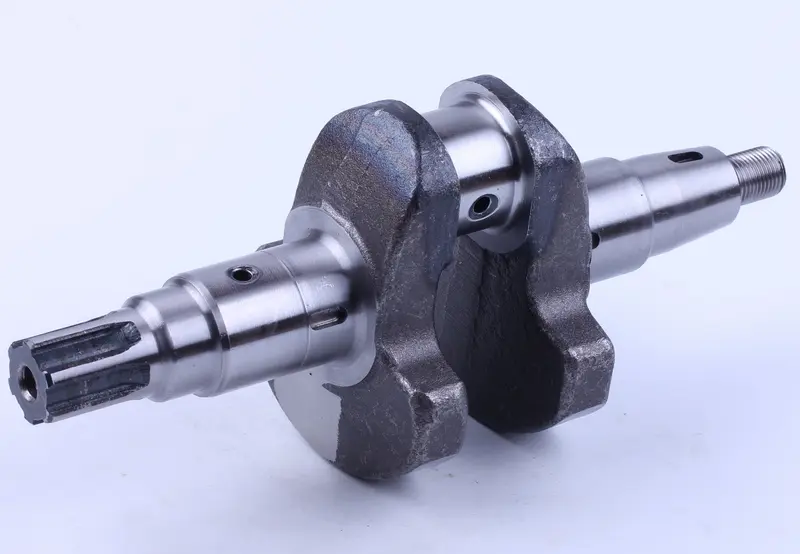

Конструкція має шатунну шийку, зміщену відносно осі обертання, масивні щоки з противагами та ступінчасті посадкові ділянки. Один кінець вала виконаний із зовнішніми шліцами, інший має різьбу. На оброблених поверхнях є отвори й поздовжні пази. Під час порівняння зі старою деталлю враховують взаємне розташування цих ділянок: збіг одного розміру ще не означає, що вал стане на місце.

Шліцьове з’єднання має збігатися зі сполученою деталлю за профілем, кількістю шліців і довжиною зачеплення. Невідповідність спричиняє люфт або взагалі унеможливлює складання. Намагання стягнути невідповідні деталі кріпленням пошкоджує їхні поверхні. Для виконання «голий» окремо оцінюють придатність деталей, які потрібно встановити на колінвал під час ремонту.

Ознаки зношення

Стукіт у нижній частині двигуна, відчутний люфт, посилена вібрація та металеві частинки в оливі — причини перевірити стан колінвала й опор. За одним лише звуком рішення про заміну не приймають. Після розбирання оглядають шийки, посадкові поверхні та з’єднання із шатуном, вимірюють биття й порівнюють результати з допусками для двигуна.

Глибокі задири, сліди перегрівання, тріщини, зім’яті шліци чи пошкоджена різьба потребують оцінки перед подальшим використанням. Типові причини зношення — недостатнє змащування, забруднена олива та несправні опори. Разом із валом перевіряють шатун і його підшипникові поверхні, корінні підшипники та сальники. Усунення причини пошкодження допомагає уникнути повторного розбирання двигуна.

Як перевірити відповідність

• Зіставте маркування двигуна та будову знятого колінвала, не обмежуючись загальним виглядом.
• Виміряйте повну довжину, діаметри й довжини посадок, відстані до упорних буртів.
• Перевірте розміри шатунної шийки та її зміщення відносно осі обертання, яке визначає хід поршня.
• Порівняйте кількість і профіль шліців, параметри різьби, місця розташування пазів та отворів.
• З’ясуйте, до якої поверхні належить Ø25 мм, і порівнюйте діаметр на відповідних ділянках обох валів.

Монтаж і перевірка

Для заміни колінвала двигун розбирають. Перед складанням очищають сполучені деталі, перевіряють доступні канали подавання оливи та змащують поверхні тертя. Підшипники монтують відповідними оправками, прикладаючи зусилля до кільця, яке встановлюється з натягом. Ударів по шийках і різьбовому кінцю уникають. Зношені підшипники та пошкоджені ущільнення замінюють, щоб вони не погіршували роботу нового вала.

Під час складання дотримуються положення деталей приводу газорозподілу, потрібних зазорів і моментів затягування, наведених у керівництві двигуна. До запуску перевіряють осьове переміщення та плавність обертання вручну. Якщо вал заїдає, противаги торкаються сусідніх деталей або обертання надто туге, перевіряють посадки й правильність складання. Невідповідний колінвал може пошкодити опори, шатун і картер.
