Колінвал для мотоблока 178F (6 к.с.), під конус, Ø25 мм, AMG

Колінвал для двигуна мотоблока 178F (6 к.с.), у виконанні під конус, із позначенням Ø25 мм. Він встановлюється в картері та через шатун приймає зусилля від поршня, перетворюючи його зворотно-поступальний рух на обертання. Для заміни потрібно зіставити не лише позначення двигуна, а й геометрію посадок старого та нового вала. Позначення товару — AMG.

Будова та робота

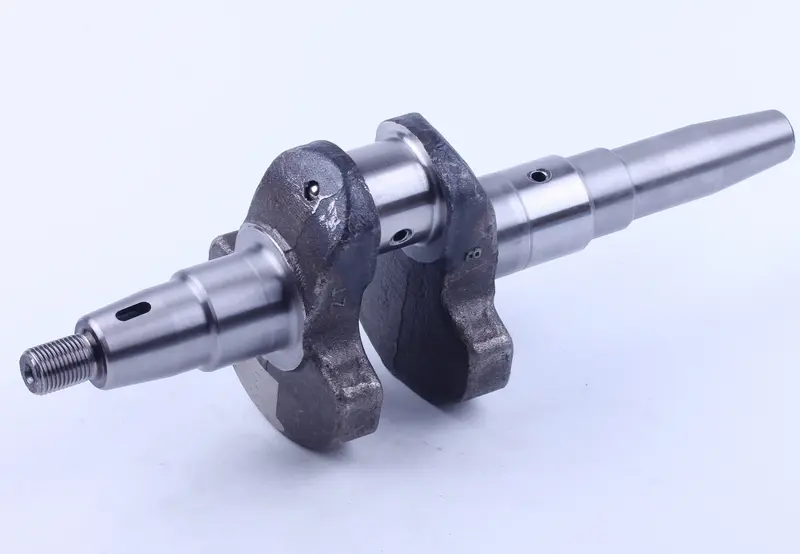

Конструкція має шатунну шийку, зміщену відносно основної осі, дві щоки з противагами та ступінчасті кінці. З одного боку є зовнішня різьба й поздовжній паз, з іншого — конічна ділянка. На оброблених поверхнях розташовані отвори. Через шатунну шийку передається навантаження від шатуна, а противаги беруть участь в урівноваженні рухомих частин двигуна. Зношення шийок або порушення посадок позначається на плавності обертання й стані суміжних деталей.

Причини перевірки та заміни

Стукіт у картері, незвична вібрація, збільшений люфт у з’єднанні з шатуном чи металеві частинки в мастилі — привід перевірити стан колінвала. За самими симптомами визначити несправну деталь не можна: потрібні розбирання та вимірювання. Після зняття оцінюють зношення шийок, задири, сліди перегрівання, тріщини, пошкодження різьби й паза. До типових причин пошкоджень належать недостатнє змащування, забруднене мастило та тривала робота зі зношеними опорами.

Як звірити зі знятим валом

Порівняйте загальну довжину, розміщення уступів, діаметри й довжину посадкових ділянок, розміри шатунної шийки. Перевірте параметри різьби, форму та положення паза, розташування отворів. Розмір Ø25 мм слід зіставити з відповідною ділянкою старого вала. Збіг одного діаметра ще не означає, що решта посадок підійде до деталей двигуна.

У виконанні під конус потрібно окремо звірити профіль і довжину конічної частини, положення упору та спосіб фіксації сполученої деталі. Вона має прилягати до передбаченої поверхні, а кріплення — створювати притиск, не впираючись у кінець різьби. Невідповідна конусна посадка може спричинити биття, послаблення з’єднання та пошкодження його поверхонь. Інша форма вихідного кінця потребує окремої перевірки сумісності навіть за однакового позначення двигуна.

Що врахувати під час монтажу

Для заміни колінвала двигун розбирають, забезпечуючи доступ до його опор у картері. Під час демонтажу фіксують положення сполучених деталей і порядок дистанційних та регулювальних елементів, якщо вони передбачені конструкцією. Разом із валом оглядають шатун і його з’єднання з шийкою, підшипники, сальники та посадкові місця. Зношені опори й пошкоджені ущільнення замінюють: інакше нові поверхні можуть швидко отримати повторні пошкодження.

Перед складанням очищають поверхні з’єднань, перевіряють прохідність каналів змащування та змащують ділянки тертя. Монтажне зусилля прикладають до відповідної посадки, без ударів по шийках і різьбі. Зазори, положення деталей газорозподілу та затягування кріплень контролюють за документацією двигуна. Після складання вал прокручують вручну й перевіряють, чи немає заїдання або контакту з картером. Тугий хід потрібно усунути до запуску: спроба припрацювати неправильно встановлений вал може пошкодити опори та шатунне з’єднання.
