Колінвал для мотоблока 168F/170F (6,5/7 к.с.) під шпонку Ø19 мм у зборі AMG-2

Колінвал у зборі для двигуна мотоблока 168F/170F потужністю 6,5/7 к.с., з валом під шпонку діаметром 19 мм. Сприймає зусилля від поршня через шатун і перетворює його зворотно-поступальний рух на обертання. Стан шийок і точність посадок впливають на роботу шатунного з’єднання, рівномірність обертання та передавання навантаження на привод мотоблока.

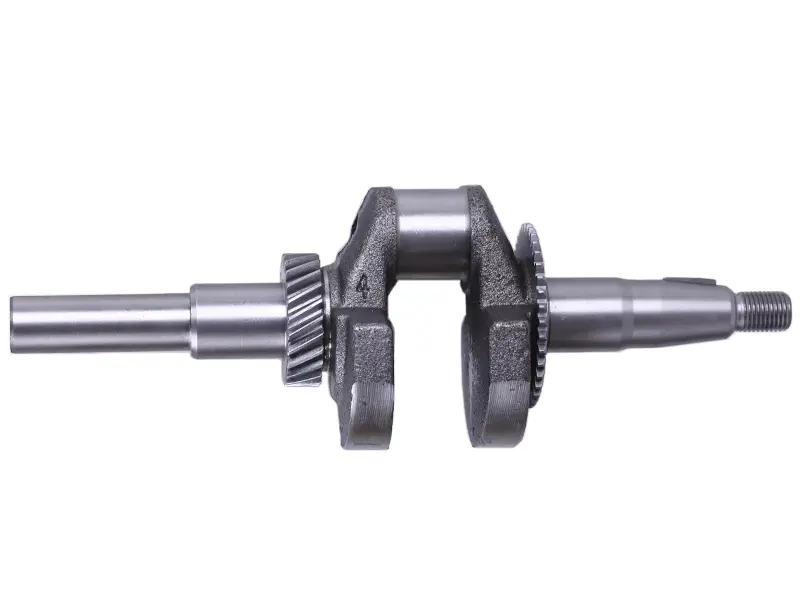

Будова колінвала

Між щоками з противагами розташована зміщена шатунна шийка. Кінці вала мають ступінчасті посадкові ділянки, також є зубчасті елементи. На одному кінці виконані конус і різьбовий хвостовик. Кожна посадка має відповідати деталі, що на неї встановлюється: самого збігу діаметра недостатньо для правильного складання. На щоці нанесено позначення «4». З’єднання зі шпонкою визначає взаємне положення вала й установленої на ньому деталі та бере участь у передаванні крутного моменту.

Ознаки зношення

Колінвал перевіряють, якщо в нижній частині двигуна з’явився стукіт, виникла сильна вібрація або виявлено люфт шатунного з’єднання. Після розбирання оглядають шийки на наявність задирок, виробітку та слідів перегрівання, перевіряють зубці, різьбу й посадкові поверхні. Стук не є достатньою підставою для заміни саме вала: причиною можуть бути й суміжні деталі. Рішення ухвалюють після перевірки зношення та можливості забезпечити належні зазори.

До пошкоджень часто призводять нестача мастила, забруднена олива, перегрівання або тривала робота зі збільшеним люфтом. Разом із колінвалом варто оцінити стан шатуна та підшипників. Якщо залишити зношені опори чи пошкоджену поверхню шатунного з’єднання, навантаження на новий вал розподілятиметься неправильно. Усунення причини несправності допомагає уникнути повторного розбирання двигуна.

Як перевірити відповідність

Зіставте зняту деталь із заміною за загальною довжиною, виступанням кінців, діаметрами та довжиною посадок. Перевірте ширину й розташування шпонкового паза, форму конуса, різьбу, положення зубчастих елементів і шатунної шийки. Позначення двигуна та діаметр 19 мм допомагають почати підбір, але решта з’єднань також має збігатися. Неправильна довжина кінця завадить закріпити приводну деталь, а невідповідна посадка може спричинити люфт, перекіс або заклинювання.

Що врахувати під час заміни

Для встановлення колінвала двигун розбирають до доступу в картер. Під час зняття фіксують порядок розташування деталей. Складання виконують за вимогами конкретного двигуна до зазорів, моментів затягування та встановлення механізму газорозподілу. Оглядають підшипники, сальники, шатун, шпонки й відповідні посадки. Зношені деталі та пошкоджені ущільнення замінюють, а робочі поверхні перед складанням очищають і змащують.

Під час установлення не можна бити по шийках або різьбі; для посадки підшипників потрібна належна опора. Після складання перевіряють осьовий люфт і обертають вал вручну, щоб виявити заїдання. Якщо він обертається туго, спочатку знаходять причину, а не намагаються виправити перекіс сильнішим затягуванням кришки картера. До запуску перевіряють з’єднання та наявність оливи. Так помилку посадки можна помітити ще до роботи двигуна під навантаженням.
