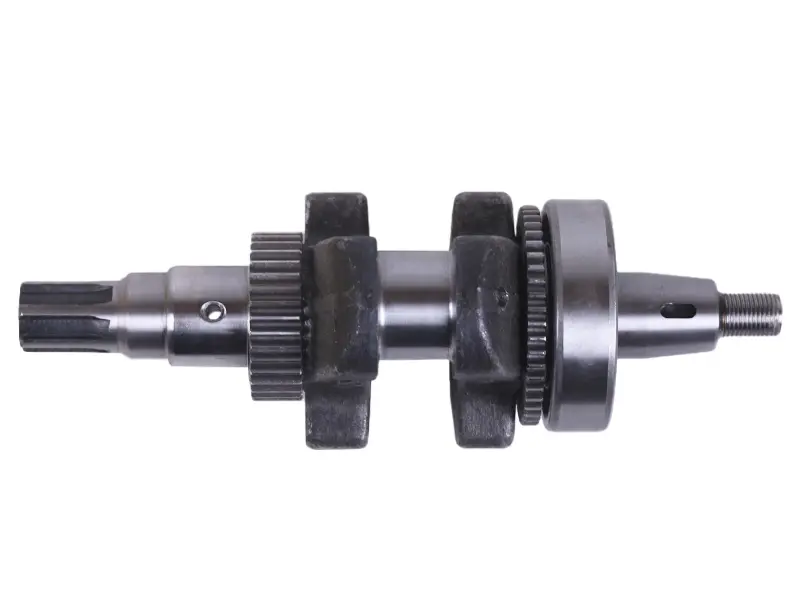

Колінвал для мотоблока 178F (6Hp), під шліци, Ø25 мм, із шестернями та підшипником AMG-2

Колінвал для двигуна мотоблока 178F (6Hp) сприймає зусилля від поршня через шатун і перетворює його зворотно-поступальний рух на обертання. Стан шийок, опор і з’єднань впливає на роботу двигуна під навантаженням. Вал має виконання під шліци, позначення діаметра Ø25 мм та постачається із шестернями й підшипником. Для заміни потрібно зіставити не лише позначення двигуна, а й розміри та форму знятої деталі.

Як влаштований колінвал

У конструкції є щоки з противагами, зубчасті колеса, шліцьовий кінець і протилежний кінець із різьбою. Шатунна шийка зміщена відносно осі обертання, завдяки чому зусилля шатуна створює крутний момент. Противаги беруть участь в урівноваженні рухомих частин, а підшипник підтримує вал під час обертання. Через шліци момент передається сполученій деталі. Зношений або невідповідний профіль цього з’єднання спричиняє люфт і пошкодження контактних поверхонь.

Ознаки зношення

Стукіт у нижній частині двигуна, збільшений люфт, незвична вібрація чи металеві частинки в оливі є приводом перевірити колінвал і його опори. Самого звуку недостатньо, щоб визначити причину несправності. Після розбирання оглядають шийки на задири та спрацювання, перевіряють шліци, різьбу, зубці шестерень і посадкові поверхні. Тріщини, деформація або зношення понад допустимі межі потребують рішення за результатами дефектування.

До пошкодження шийок і опор часто призводять нестача мастила, забруднена олива та робота зі зношеними підшипниками. Причину несправності потрібно усунути разом із заміною вала, інакше нові поверхні також швидко зношуватимуться. Під час ремонту доречно оглянути шатун і його сполучення з шийкою, сальники, підшипники та їхні посадкові місця в картері. Ущільнення й прокладки, пошкоджені під час розбирання, підбирають окремо.

Перевірка відповідності

Зіставте довжину колінвала, форму обох кінців, діаметри та довжину посадкових ділянок, розташування уступів і параметри різьби. Для з’єднання під шліци перевірте кількість, профіль і довжину шліців та відповідність деталі, що встановлюється на них. Позначення Ø25 мм слід звірити з вимірюванням відповідної ділянки старого вала. Збіг одного розміру ще не означає, що всі сполучення підійдуть.

Окремої уваги потребують розташування шестерень, їхні параметри й кількість зубців, а також розміри підшипника та його посадка. Порівняйте шатунну шийку й взаємне розташування поверхонь, які контактують з іншими деталями двигуна. Невідповідний уступ або довжина посадки можуть завадити складанню картера без натягу. Помилка з профілем шліців унеможливить правильне з’єднання, а невідповідні шестерні порушать зачеплення.

Монтаж і перевірка

Щоб замінити колінвал, двигун розбирають до доступу до шатуна та опор. Перед складанням очищають посадкові поверхні, перевіряють чистоту оливних каналів і змащують поверхні тертя. Підшипники встановлюють відповідними оправками, не передаючи монтажне зусилля через тіла кочення. Удари по різьбі чи зубцях можуть пошкодити деталь ще до запуску. Мітки шестерень суміщають за настановою для двигуна, а кріплення затягують із передбаченим у ній моментом. Після складання перевіряють вільне обертання без заклинювання та осьові зазори відповідно до вимог двигуна.
