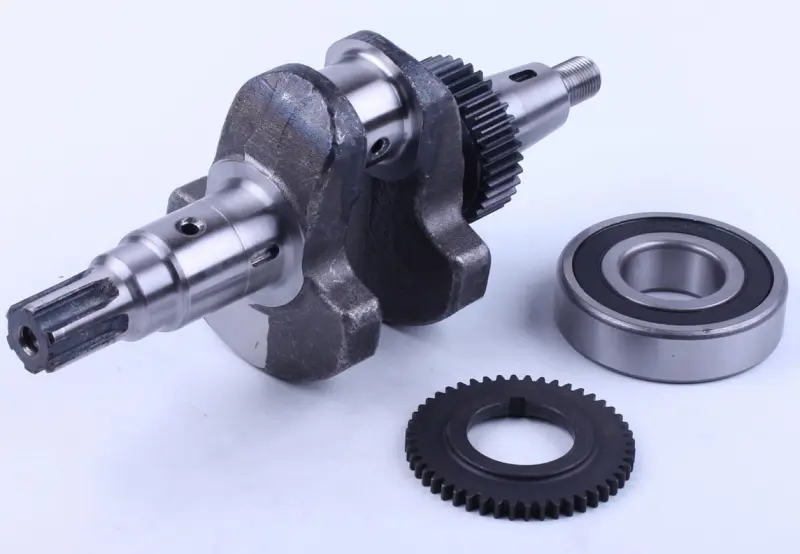

Колінвал для мотоблока 178F (6 к. с.), під шліци Ø25 мм, із шестернями та підшипником AMG

Колінвал із шестернями та підшипником

Колінвал для двигуна мотоблока 178F (6 к. с.) перетворює рух поршня через шатун на обертання та передає крутний момент до приводу техніки. Це виконання під шліци з позначенням діаметра Ø25 мм, із шестернями та підшипником. Позначення AMG збережене для розрізнення товару. Для заміни потрібно звірити не лише модель двигуна, а й будову обох кінців вала, адже саме вони визначають з’єднання з іншими деталями.

Колінвал постачається із шестернями та підшипником. Вал має щоки з противагами, шатунну шийку, опорні посадкові поверхні, шліцьовий кінець і різьбову ділянку на протилежному кінці. Через шатунну шийку передається зусилля від шатуна, а противаги беруть участь у зрівноважуванні обертових мас. Шестерні передають обертання сполученим деталям двигуна, тому під час складання необхідно дотримуватися їхнього передбаченого положення.

Ознаки зношення

Стукіт у нижній частині двигуна, збільшений зазор у з’єднанні з шатуном, пошкодження опорних поверхонь або биття — причини перевірити стан колінвала. Після розбирання шукають задири, сліди перегрівання, зношення шийки, пошкоджені шліци й різьбу. До таких дефектів можуть призводити недостатнє змащування, забруднена олива та тривала робота зі зношеними суміжними деталями. Причину стукоту встановлюють перевіркою: разом із валом оглядають підшипники та шатун, оскільки заміна лише однієї деталі не завжди усуває люфт.

Як перевірити відповідність

На знятому колінвалі виміряйте загальну довжину, розташування уступів, діаметри та ширину посадкових місць під підшипники й ущільнення. Звірте довжину шліцьової ділянки, кількість і профіль шліців, розміри різьбового кінця. Позначення Ø25 мм не замінює перевірки решти розмірів. Однаковий діаметр за іншого профілю шліців не забезпечить належного з’єднання. Стягування несумісних деталей кріпленням може пошкодити їх ще під час монтажу.

Для шестерень порівнюють кількість зубців, ширину, посадку та відстань до уступів вала. У підшипника звіряють маркування й посадкові розміри, у шатунної шийки — діаметр і ширину. Перевіряють також розташування отворів та пазів. Відмінність у положенні посадкових поверхонь може спричинити осьове зміщення, заклинювання або неправильне зачеплення зубців. Для точного порівняння зняту деталь очищають, а результати вимірювань зіставляють із вимогами до складання двигуна.

Що врахувати під час монтажу

Для заміни колінвала двигун розбирають, а деталі готують до складання на чистому місці. Перевіряють шатун, посадкові місця в картері, сальники та шестерні, які працюватимуть разом із новим валом. Зношені суміжні деталі й пошкоджені прокладки стиків замінюють. Посадкові поверхні очищають, пари тертя змащують під час складання. Встановлюючи підшипник із натягом, зусилля прикладають до відповідного кільця, щоб монтажне навантаження не проходило через тіла кочення.

Шестерні монтують у передбаченому положенні, дотримуючись міток двигуна. Кріплення затягують відповідно до вимог до мотора, після чого перевіряють осьовий зазор і легкість обертання. До запуску колінвал прокручують вручну: він не повинен заїдати чи впиратися в інші деталі. Нерівномірний опір є приводом повторно перевірити складання. Належна посадка запобігає прокручуванню підшипника та зменшує ризик пошкодження шліців і прискореного зношення з’єднань.
