Втулка заднього колеса Delta 57 мм AMG-3

Втулка для кріплення заднього колеса

Втулка заднього колеса Delta 57 мм AMG-3 потрібна для заміни відповідної деталі під час ремонту колісного кріплення. У такому з’єднанні втулки визначають положення прилеглих деталей і забезпечують їх правильну посадку після затягування. Відповідність геометрії тут не менш суттєва, ніж назва: неправильно підібрана втулка може спричинити люфт, перекіс або утруднене обертання колеса.

Будова деталі

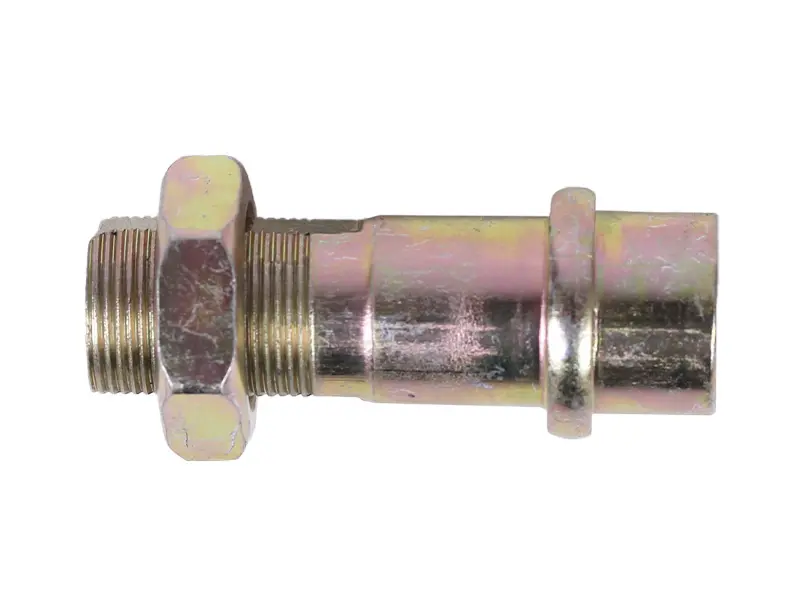

Корпус циліндричний, зі ступенями, зовнішньою різьбою та шестигранною гайкою. На корпусі є виступний кільцевий буртик. Поверхня срібляста, з жовто-рожевим відливом. Під час підбору зіставляють розташування ступенів і буртика з місцями упору в кріпленні, а різьбову частину — зі знятою втулкою. Позначення 57 мм допомагає зорієнтуватися, проте збіг одного розміру не замінює перевірки решти посадок.

Ознаки зношення

Втулку варто замінити, якщо зірвані витки різьби, деформований корпус, пошкоджений буртик або помітно спрацьовані посадкові поверхні. Задирки та сліди прокручування потребують огляду місця встановлення: якщо воно розбите, однієї нової втулки буде недостатньо. Послаблення кріплення, поперечний люфт чи туге обертання після затягування — привід перевірити все з’єднання. Причиною можуть бути також підшипники, вісь або неправильно розташовані дистанційні деталі.

Як перевірити відповідність

• Порівняйте загальну довжину й довжини ступенів корпусу, їхні зовнішні діаметри та положення кільцевого буртика.
• Звірте діаметр, крок і довжину різьбової ділянки, відповідність гайки та стан поверхні, якою вона притискається до з’єднання.
• Перевірте розмір прохідного отвору та посадку на осі, форму прилеглих шайб і дистанційних деталей.
• Переконайтеся, що після складання упори втулки потрапляють на передбачені для них поверхні.

Для порівняння розмірів використовуйте штангенциркуль, для кроку різьби — різьбомір. Знімайте мірки з ділянок без помітного зношення, інакше можна помилитися з посадкою. Гайка з іншим кроком здатна зачепити перші витки, а далі заклинити й пошкодити різьбу. Невідповідність форми не виправляють сильнішим затягуванням, а різницю довжини не компенсують випадковими шайбами.

Заміна та контроль складання

Перш ніж розбирати кріплення, запам’ятайте або зафіксуйте порядок втулок, шайб та інших деталей. Очистьте посадкові поверхні, огляньте вісь, гайку, різьбу, сусідні проставки й підшипники. Деталі з пошкодженнями або надмірним зношенням замінюють разом із втулкою за результатами огляду. Встановлюйте втулку в тій самій орієнтації, не бийте по різьбовій частині. Гайку спочатку накрутіть від руки, а остаточне затягування та фіксацію виконайте відповідно до настанови для техніки.

Зібране колесо має вільно обертатися без поперечного люфту. Якщо затягування викликає заїдання, перевірте посадку втулки й послідовність дистанційних деталей. Не залишайте кріплення недотягнутим, щоб полегшити обертання: причина залишиться, а зношення з’єднання посилиться.
