Втулка заднього колеса Delta (57 мм) AMG-2

Втулка заднього колеса Delta (57 мм) AMG-2 призначена для ремонту кріплення заднього колеса мопеда. Вона бере участь у посадці та фіксації деталей на осі, допомагаючи зберегти їхнє передбачене взаємне розташування. Щоб зібрати колесо без перекосу, нову втулку добирають за геометрією знятої деталі та особливостями її встановлення.

Будова та ознаки зношення

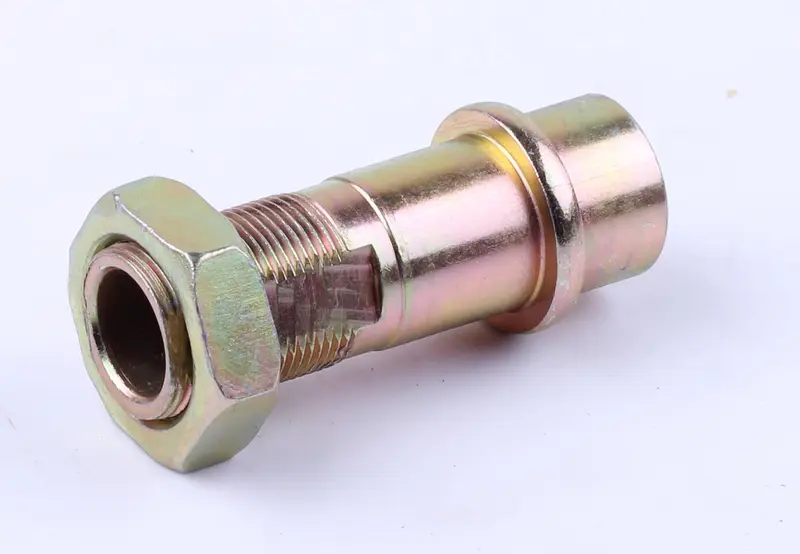

Деталь має наскрізний отвір, ступінчасту зовнішню поверхню, буртик і різьбову ділянку з шестигранною гайкою. Біля різьби є плоскі грані. Розташування буртика, ступенів і граней потрібно звіряти з відповідними поверхнями кріплення: навіть невелика відмінність може завадити правильній посадці. Самої подібності форми для добору недостатньо.

Втулку варто оглянути, якщо заднє колесо має люфт, у кріпленні чути стукіт зі зміною навантаження або з’єднання втрачає щільність. Після розбирання перевіряють стан отвору, посадкових поверхонь, буртика та різьби. Овальний отвір, виробіток, тріщини, зім’яті краї й пошкоджені витки вказують на потребу заміни. Сліди прокручування чи нерівномірного прилягання є приводом оглянути й суміжні деталі.

Причиною люфту можуть бути також підшипники або вісь. Якщо залишити їхні пошкодження без уваги, встановлення нової втулки не усуне несправність. Спроба прибрати люфт надмірним затягуванням гайки теж не відновлює зношені поверхні та може пошкодити різьбу.

Як перевірити відповідність

Позначення 57 мм зіставляйте з вимірами знятої втулки. Перевірте загальну довжину, діаметр отвору під вісь, зовнішні діаметри ступенів, товщину та положення буртика. Для різьбового з’єднання мають збігатися діаметр, крок і довжина різьби. Зверніть увагу й на розташування плоских граней. Відповідна гайка накручується без перекосу та заклинювання.

Збережіть послідовність шайб, проставок та інших частин кріплення, які знімаєте під час розбирання. Втулка іншої довжини змінить відстань між сполученими деталями. Завеликий отвір може залишити люфт, а замалий не дозволить установити деталь на вісь. Невідповідну різьбу не можна припасовувати силовим накручуванням гайки: це псує витки й ускладнює подальше розбирання.

Заміна та контроль складання

Стійко встановіть мопед і розвантажте заднє колесо. Зафіксуйте розташування частин кріплення, після чого зніміть колесо та втулку в порядку, передбаченому конструкцією. Очистьте місця посадки від бруду, перевірте вісь, підшипники, шайби й гайку. Якщо суміжні деталі мають пошкоджену різьбу або виробіток, що заважає правильному складанню, їх замінюють разом із втулкою.

Під час установлення дотримуйтеся початкової орієнтації буртика та ступенів. Не бийте по різьбі й не намагайтеся посадити втулку на місце зусиллям затягування гайки. Затягуйте кріплення відповідно до вимог керівництва з обслуговування мопеда. Після складання перевірте, чи вільно обертається колесо, чи немає поперечного люфту та торкання сусідніх деталей. Якщо після затягування обертання утруднене, перевірте відповідність втулки й послідовність складання до початку експлуатації.
