Коробка передач у зборі для мопеда Active EVO mod:A

Коробка передач Active EVO mod:A у зборі

Комплект призначений для ремонту трансмісії мопеда сімейства Active. Виконання EVO mod:A потрібно враховувати як окремий варіант деталі: під час підбору недостатньо орієнтуватися лише на загальну назву моделі. Коробка передач змінює передатне відношення між двигуном і ведучою зіркою, тому від правильного поєднання валів та шестерень залежать увімкнення ступенів і передавання крутного моменту.

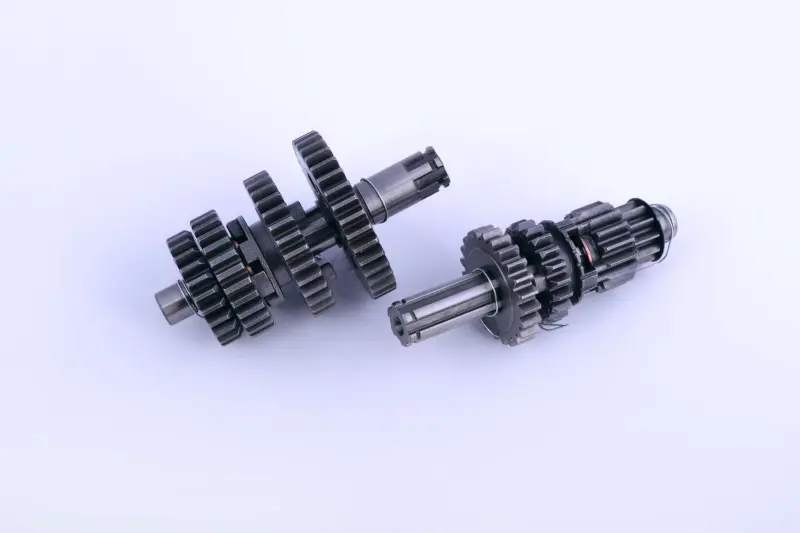

Позиція належить до категорії валів із шестернями коробки передач і складається з двох зібраних зубчастих блоків. Така конфігурація дає змогу замінити взаємопов’язані деталі КПП одним узгодженим комплектом, не добираючи кожну шестерню окремо. На валах розташовані шестерні різних діаметрів, а кінці валів мають різні посадкові та шліцьові ділянки. Їх розташування необхідно зіставити зі знятою коробкою до початку ремонту.

Коли потрібна заміна

Перевірка КПП потрібна за наявності стороннього шуму всередині двигуна, ускладненого ввімкнення швидкостей, самовільного вимкнення передачі, помітного люфту валів або ривків під навантаженням. Причиною можуть бути зношені зубці та шліци, пошкодження валів або порушення спряження деталей. Перед заміною слід розібрати двигун і визначити стан не лише зубчастих блоків, а й підшипників, механізму перемикання, картера та зчеплення. Це допомагає усунути джерело несправності, а не тільки її зовнішній прояв.

Що перевірити під час підбору

• Модель техніки: комплект добирається для мопеда Active з відповідною конструкцією двигуна та КПП.
• Модифікація: позначення EVO mod:A має відповідати потрібному варіанту запчастини.
• Компонування: порівняйте кількість, діаметр і послідовність розташування шестерень на обох валах.
• Посадкові ділянки: перевірте довжину валів, форму кінців, шліци та місця встановлення в опорах.
• Тип опор: зіставте конструкцію посадок під підшипники або сепаратори зі штатними деталями двигуна.
• Суміжні деталі: оцініть стан вилок, копірного механізму, підшипників і дистанційних шайб.

Схожі двигуни мопедів можуть мати близькі за формою зубчасті блоки, але відрізнятися довжиною валів, розташуванням шестерень і способом встановлення в картері. Тому сумісність з іншими версіями Active, а також із моделями Alpha або Delta не можна визначати лише за загальним виглядом. Надійніше зіставити стару КПП і новий комплект за всією геометрією, а за відсутності знятого зразка — використати точні дані двигуна та його модифікації.

Рекомендації щодо встановлення

Монтаж виконують на розібраному двигуні. Перед складанням картер очищають від металевих частинок і залишків забрудненого мастила, перевіряють цілісність посадкових місць та вільне обертання підшипників. Вали встановлюють разом із передбаченими конструкцією двигуна шайбами й деталями перемикання, зберігаючи їхнє початкове положення. Після з’єднання половин картера необхідно переконатися, що вали обертаються без заїдань, передачі послідовно вмикаються та надійно утримуються, а осьовий люфт відповідає вимогам ремонтної документації конкретного двигуна.

Не можна компенсувати пошкоджені посадки, зношені підшипники або деформовані вилки встановленням нового комплекту шестерень. Такі деталі перевіряють одночасно та за потреби замінюють до остаточного складання. Для змащування й регулювання застосовують вимоги виробника двигуна. Коробка Active EVO mod:A підходить для планового відновлення трансмісії та ремонту після пошкодження зубчастих блоків за умови точного збігу конструкції.
