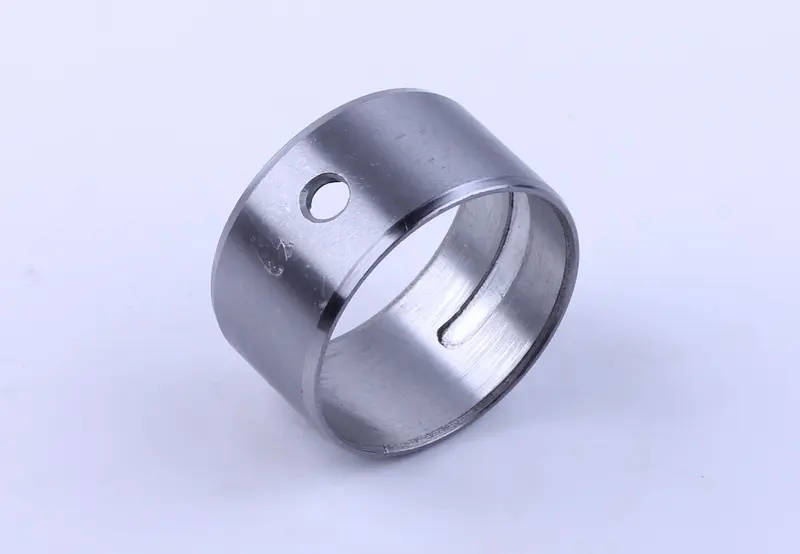

Втулка колінвала мотоблока 186F (9Hp) AMG-3

Втулка колінвала для двигуна мотоблока 186F (9Hp) підтримує вал під час обертання та утримує його в посадці. Між її внутрішньою поверхнею і шийкою колінвала має працювати оливна плівка. Стан цього сполучення впливає на зазор, легкість обертання та зношування деталей. Втулку замінюють під час ремонту опори, коли зношена поверхня вже не забезпечує потрібної посадки вала.

Будова та подавання оливи

Деталь має циліндричну форму, наскрізний отвір у стінці та канавку всередині. Розташування цих елементів враховують і під час підбору, і під час запресовування. Отвір має збігатися з оливним каналом у місці встановлення: від цього залежить надходження мастила до поверхні тертя. Якщо перекрити канал, нова втулка може швидко перегрітися й отримати задири.

У такій опорі немає кульок чи роликів — шийка обертається безпосередньо всередині втулки через шар оливи. Тому оглядають обидві поверхні сполучення. Подряпини, задири та відхилення форми шийки здатні швидко пошкодити нову деталь. Заміна самої втулки не усуває дефекти колінвала.

Ознаки зношування

Перевірити опору варто за появи надмірного люфту, стукоту біля колінвала або слідів перегрівання, виявлених під час розбирання. Сам звук ще не визначає несправну деталь: висновок роблять після огляду та вимірювання зазорів. На знятій втулці шукають глибокі борозни, задири, нерівномірно зношені ділянки та сліди прокручування в гнізді.

До типових причин пошкодження належать недостатнє змащування, забруднена олива, перекритий канал і тривала робота зі збільшеним зазором. Якщо втулка прокручувалася, потрібно перевірити стан гнізда та надійність посадки. Встановлення довільно підібраної тугішої деталі не є способом відновлення пошкодженого посадкового місця.

Як підібрати заміну

• Порівняйте зовнішній і внутрішній діаметри та ширину втулки.
• Виміряйте шийку колінвала й посадкове гніздо, оцініть їхній стан.
• Звірте відстань від отвору до торців і розташування внутрішньої канавки.
• Перевірте форму країв та відповідність вимогам ремонтної документації двигуна.

Маркування двигуна допомагає визначити застосування, але не замінює вимірювання: колінвал або його опору могли ремонтувати раніше. Стара втулка придатна для порівняння конструкції, проте її зношений внутрішній діаметр не слід вважати номінальним. Замалий зазор ускладнює обертання й спричиняє нагрівання, завеликий — залишає люфт та ударні навантаження на опору.

На що зважати під час монтажу

Зношену втулку виймають відповідним пристосуванням, зберігаючи поверхню гнізда. Перед встановленням очищають посадкове місце, оглядають його та перевіряють прохідність оливного каналу. Для запресовування використовують оправку, яка рівномірно передає зусилля на торець. Втулка має заходити без перекосу, а її отвір — залишатися в потрібному положенні відносно каналу.

Після запресовування контролюють внутрішній розмір та робочий зазор за вимогами двигуна: посадка може вплинути на геометрію деталі. Під час складання змащують поверхні тертя й перевіряють, чи вільно обертається колінвал. Поруч оглядають ущільнення та прокладки, пошкоджені замінюють. Заїдання потрібно усунути до запуску — сподіватися на припрацювання надто тугої опори не варто.
