Втулка колінвала мотоблока 178F (6Hp) AMG-2

Втулка колінвала для двигуна мотоблока 178F (6Hp) AMG-2 працює в опорі колінчастого вала. Її внутрішня поверхня утворює пару ковзання з шийкою вала та допомагає зберігати потрібне положення деталей. Для нормальної роботи тут потрібен належний зазор: надмірний спричиняє люфт, а замалий збільшує тертя й нагрівання та може призвести до заїдання.

Будова та роль у двигуні

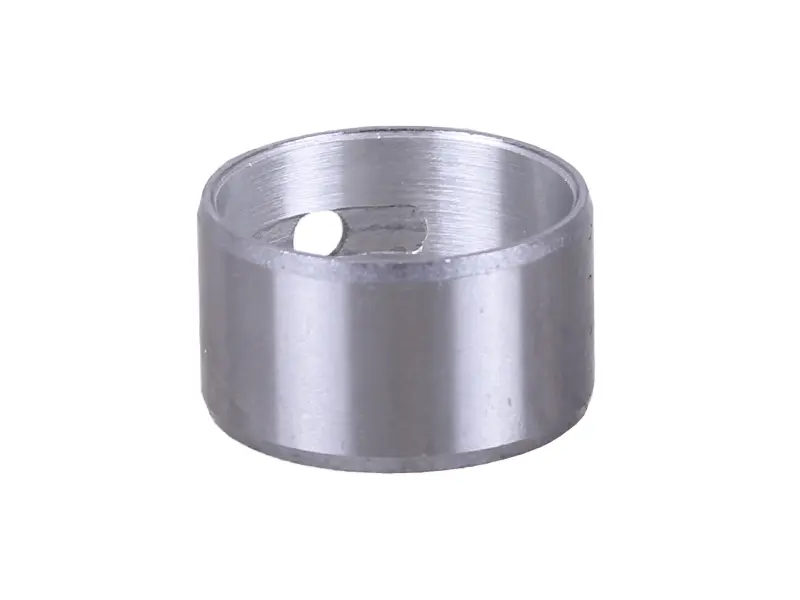

Втулка має форму порожнистого циліндра з отвором у стінці та заглибленням на внутрішній поверхні, сполученим із цим отвором. Розташування цих ділянок потрібно враховувати під час добору й установлення відносно каналів мащення в місці посадки. Олива розділяє поверхні, що труться, тому забруднення, недостатнє мащення або перекритий канал прискорюють зношування опори.

Ознаки зношування

Перевірити втулку варто, якщо з’явився відчутний люфт колінвала, стукіт у ділянці опори, сліди перегрівання чи металеві частинки в оливі. За одним симптомом визначати причину не слід. Після розбирання оглядають втулку, шийку вала та гніздо, у якому вона стоїть. Глибокі подряпини, задири, нерівномірне спрацювання поверхні або послаблена посадка потребують вимірювання та оцінки стану деталей.

Якщо шийка колінвала стала овальною чи має конусність, сама заміна втулки не відновить правильний зазор. Так само нова деталь не усуне пошкодження гнізда, яке вже не втримує її належним чином. Перевірка суміжних поверхонь допомагає з’ясувати причину несправності та уникнути повторного розбирання двигуна через швидке повернення люфту.

Як підібрати втулку

• Звірте позначення двигуна та місце встановлення деталі.
• Порівняйте зовнішній і внутрішній діаметри, довжину та форму крайок зі знятою втулкою.
• Перевірте положення отвору й внутрішнього заглиблення відносно гнізда.
• Виміряйте шийку колінвала та перевірте стан посадкової поверхні під втулку.

Вільне входження вала від руки ще не підтверджує правильного добору. Потрібні вимірювальний інструмент і ремонтні вимоги двигуна, адже отвір старої втулки вже може бути збільшений через спрацювання. Надто вільна посадка залишить люфт, надто щільна перешкоджатиме обертанню. Помилка в довжині або положенні отвору може завадити складанню чи порушити надходження оливи до поверхонь тертя.

На що зважати під час заміни

Доступ до втулки отримують після розбирання відповідної частини двигуна. Стару деталь знімають, гніздо очищають і оглядають на наявність пошкоджень. Нову втулку встановлюють відповідною оправкою, без перекосу та ударів по тонкій крайці. Отвір має зайняти потрібне положення відносно каналу мащення. Не слід довільно шліфувати внутрішню поверхню, якщо вал входить туго: необхідність обробки після встановлення й кінцеві розміри визначають за ремонтною документацією.

Під час роботи також оглядають сусідні опори колінвала, ущільнення та доступні канали подавання оливи. Пошкоджені ущільнення й прокладки, порушені під час розбирання, замінюють відповідно до їхнього стану та вимог складання. Перед завершенням ремонту змащують поверхні тертя, перевіряють зазор і вільне обертання вала. Якщо він заїдає, причину усувають до запуску, щоб не пошкодити нову втулку.
