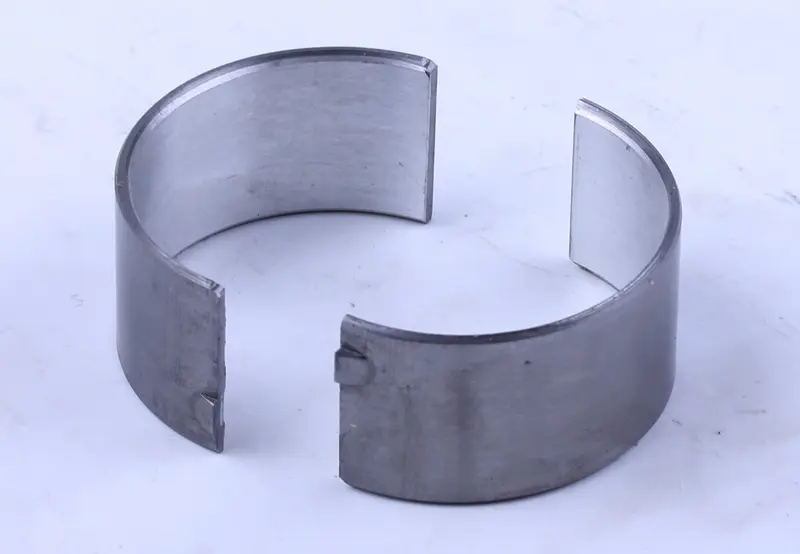

Вкладиші шатуна для мотоблока 178F (6Hp) AMG-3

Вкладиші шатуна для двигуна мотоблока 178F (6Hp) працюють у нижній головці шатуна, що охоплює шатунну шийку колінвала. Вони утворюють поверхню підшипника ковзання та сприймають навантаження в місці з’єднання шатуна з валом. Між шийкою та вкладишами має утримуватися оливна плівка. Для цього потрібні справні поверхні, належне змащування та правильно підібраний зазор.

Будова та ознаки зношення

Це напівкруглі оболонки з гладкою внутрішньою поверхнею, які встановлюють у постелі шатуна та його кришки. Товщина стінки впливає на зазор у зібраному з’єднанні, тому зовнішньої подібності для підбору замало. Підкладати під вкладиші сторонні матеріали або зачищати їхню робочу поверхню для припасування не можна: це порушує посадку та умови роботи підшипника.

Перевірити з’єднання варто, коли знизу двигуна з’являється стукіт, відчувається надмірний люфт або в оливі виявляються металеві частинки. Під час розбирання звертають увагу на задири, викришування та сліди перегрівання вкладишів. Такі симптоми потребують огляду й вимірювань, адже причиною може бути також пошкоджена шийка колінвала чи деформована постіль шатуна. Нові вкладиші не усунуть дефект поверхні, з якою вони контактують.

Як перевірити відповідність

Зіставте деталь зі знятою за шириною, товщиною, формою торців і розташуванням фіксувальних виступів. Збережіть розмірне маркування старих вкладишів, якщо воно є. З’ясуйте, чи шліфували раніше шатунну шийку: після такої обробки може знадобитися інший розмір. Назва двигуна допомагає визначити напрям підбору, але остаточне рішення приймають за розмірами та станом з’єднання.

Зношена деталь не є точним зразком товщини. Зазор визначають за вимірюваннями шийки та зібраної нижньої головки шатуна або відповідним вимірювальним калібром за методикою ремонту двигуна. Замалий зазор перешкоджає утворенню оливної плівки, спричиняє нагрівання та може призвести до заклинювання. Завеликий зазор збільшує ударні навантаження й прискорює зношення шийки та вкладишів.

На що зважати під час заміни

Перед складанням очищують постелі й перевіряють шийку колінвала, кришку шатуна, кріплення та канали подавання оливи. Під тильною поверхнею вкладиша не повинно бути стружки чи інших частинок, що заважають щільному приляганню. Фіксувальні виступи мають збігатися з пазами. Робочу поверхню змащують відповідно до інструкції зі складання двигуна. Кришку повертають у належне положення та не підміняють кришкою від іншого шатуна.

Кріплення затягують у послідовності та з моментом, які встановив виробник двигуна. Далі контролюють зазор і перевіряють, чи колінвал обертається плавно. Послаблювати кріплення, щоб прибрати заїдання, неприпустимо. Разом із заміною пошкоджених вкладишів перевіряють подавання оливи та замінюють забруднену оливу. Ущільнення розібраних з’єднань і кріплення оглядають та замінюють за станом і вимогами ремонтної документації. Причину пошкодження потрібно усунути до запуску, інакше нові поверхні швидко зносяться знову.
