Вкладиші шатуна для мотоблока 186F (9 к.с.) AMG-3

Вкладиші шатуна для мотоблока з двигуном 186F (9 к.с.) монтують у нижню головку шатуна, яка охоплює шатунну шийку колінвала. Вони утворюють поверхню підшипника ковзання. За належного змащування між шийкою та вкладишами зберігається оливна плівка, через яку передається навантаження від шатуна. Стан цих поверхонь і правильно підібраний зазор безпосередньо впливають на роботу з’єднання.

Будова та позначення

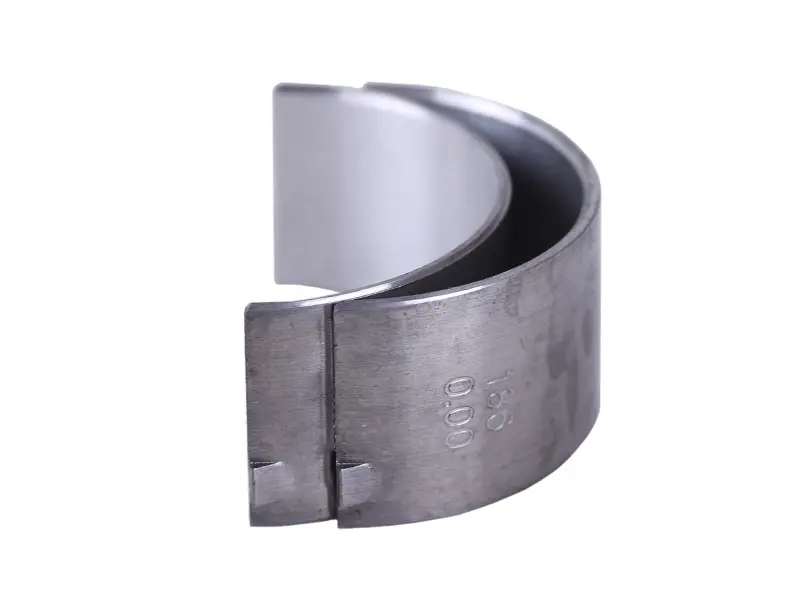

Вкладиші виконані у формі тонкостінних напівкруглих оболонок з установними виступами біля країв. Під час складання виступи суміщають із пазами в посадкових місцях шатуна та його кришки. Вони допомагають правильно розташувати деталі, проте надійність посадки також залежить від стану постелі та затягування кріплення. На поверхні нанесено позначення «186» і «0.00». Їх звіряють із маркуванням демонтованих вкладишів та ремонтною документацією двигуна.

Ознаки зношення

Стук у зоні шатунного з’єднання, збільшений зазор або металеві частинки в оливі — причини перевірити підшипник. На знятих вкладишах шукають задири, глибокі подряпини, викришування поверхні та сліди перегрівання. Пошкодження часто пов’язані з недостатнім змащуванням, забрудненням оливи або зношеною шийкою. Самого стуку недостатньо для висновку: потрібно оглянути й виміряти деталі з’єднання.

Як підібрати

Зіставте ширину й товщину старих вкладишів, форму торців, розташування установних виступів, а також отвори чи канавки, якщо вони передбачені конструкцією. З’ясуйте, чи шліфували раніше шатунну шийку. Вибір залежить від її фактичного розміру та потрібного зазору для оливи, тому однакова форма деталей ще не підтверджує правильну посадку.

Не варто орієнтуватися лише на вимірювання зношеного вкладиша. Перевіряють діаметр шийки, її овальність і конусність, стан посадкової поверхні в шатуні. Нові вкладиші не компенсують пошкодження колінвала або деформацію постелі. Надто малий зазор порушує утворення оливної плівки й може спричинити заклинювання. Завеликий зазор призводить до ударних навантажень, стуку та швидкого зношення поверхонь.

Монтаж і супутня перевірка

Розбираючи з’єднання, зберігають взаємне положення шатуна та його кришки. Постіль очищають від забруднень, залишків оливи й частинок зносу, оглядають пази для виступів. Вкладиші встановлюють без перекосу; між тильною поверхнею та постіллю не повинно бути сторонніх частинок. Підпилювати торці або підгинати оболонки для підгонки не можна, оскільки це змінює посадку підшипника.

Під час остаточного складання робочі поверхні змащують, а зазор перевіряють способом, визначеним ремонтною документацією. Болти кришки затягують із потрібним для двигуна моментом і в належній послідовності. Після затягування перевіряють, чи вільно обертається колінвал. Разом із вкладишами оглядають шийку, кришку та шатунні болти, перевіряють надходження оливи до з’єднання. Оливу з частинками зносу замінюють, а причину пошкодження усувають до запуску: без цього зношення може швидко повторитися.
