Генератор у зборі для мотоблока 178F/186F (6/9 к.с.) AMG

Генератор у зборі для мотоблока з двигуном 178F/186F (6/9 к.с.) AMG виробляє електроенергію під час роботи двигуна. Його нерухома обмотка працює у взаємодії з магнітною частиною, що обертається. Від справності генератора залежить живлення під’єднаного обладнання та заряджання акумулятора, якщо така система передбачена на мотоблоці. Потужність у назві стосується двигуна, а не електричної потужності генератора.

Будова деталі

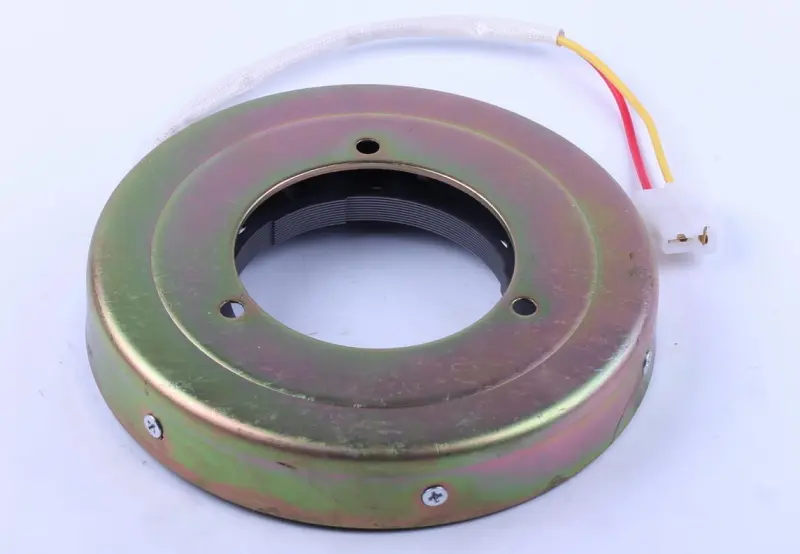

Кільцевий корпус має центральний отвір і отвори для кріплення. Усередині розташована обмотка, а назовні виходять дроти з роз’ємом. Частину проводів закриває захисна оболонка. Для встановлення мають значення товщина корпусу, розміщення кріплень і напрямок виходу дротів. Якщо ці ознаки відрізняються від знятої деталі, корпус може не стати на посадкове місце, а проводи — опинитися надто близько до рухомих частин.

Ознаки несправності

Генератор перевіряють, коли акумулятор перестає заряджатися або під’єднане обладнання працює нестабільно за справної проводки. Проте відсутність заряджання не завжди означає пошкодження обмотки. Причиною можуть бути окислені контакти, обірваний дріт чи несправний регулятор. Щоб заміна дала результат, спочатку перевіряють з’єднання та стан генератора відповідно до схеми двигуна.

Типові причини пошкодження обмотки — перегрівання, порушення ізоляції та зачіпання деталей, що обертаються. Під час огляду звертають увагу на потертості проводів, потемніння ізоляції, сліди тертя на корпусі й ослаблені кріплення. Якщо деталь пошкодило через зміщення сусідніх компонентів, цю причину усувають до встановлення заміни, інакше несправність може повторитися.

Як перевірити відповідність

Порівняйте зі знятим генератором зовнішній розмір, товщину корпусу та діаметр центрального отвору. Звірте кількість і розташування кріпильних отворів. Переконайтеся, що дроти виходять з потрібного боку, їх можна прокласти штатним шляхом, а роз’єм підходить до наявного з’єднання. Призначення виводів перевіряють за схемою: однаковий колір ізоляції сам по собі не підтверджує правильного під’єднання.

Електричні параметри потрібно зіставити з вимогами штатної системи та встановленого регулятора. Збігу форми й кріплень для цього недостатньо. Невідповідна обмотка або переплутані виводи можуть спричинити відсутність заряджання, перегрівання проводів і пошкодження під’єднаних компонентів. Тому механічну та електричну відповідність перевіряють окремо.

Що врахувати під час заміни

Двигун зупиняють, дають йому охолонути й унеможливлюють випадковий запуск. Акумулятор, якщо він є, від’єднують. До розбирання позначають положення корпусу та запам’ятовують шлях прокладання дротів. Доступ до генератора відкривають з урахуванням конструкції двигуна; для зняття суміжних деталей застосовують відповідний інструмент. Не можна тягнути генератор за проводи або передавати зусилля на обмотку.

Посадкові поверхні очищають, перевіряють кріплення, відповідну частину роз’єму та захист проводів. Пошкоджені контакти й ізоляцію відновлюють під час цієї ж роботи. Корпус установлюють без перекосу, дроти закріплюють подалі від обертових і гарячих частин. Після складання перевіряють, чи немає зачіпання, чи надійні з’єднання та чи відповідає робота генератора контрольним параметрам двигуна.
