Дуги безпеки Alpha AMG-2

Дуги безпеки Alpha AMG-2 — зовнішня захисна конструкція для мопеда, що кріпиться у передбачених для неї місцях. Коли техніка завалюється набік, дуги можуть першими торкнутися поверхні та обмежити безпосередній контакт із нею деталей, що виступають. Наслідки залежать від напрямку й сили удару: самі дуги не визначають захищеність водія та не забезпечують збереження всіх частин мопеда під час падіння.

Будова дуг

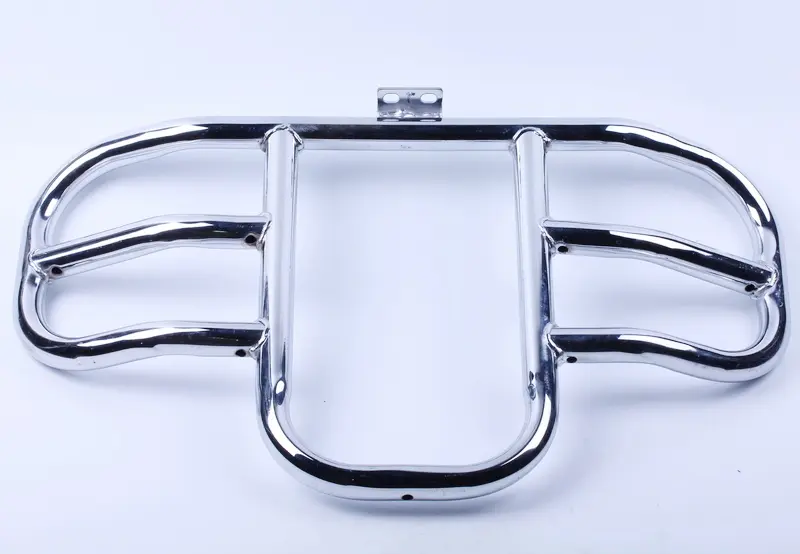

Конструкція складається з вигнутих труб зі зварними з’єднаннями та має блискучу сріблясту поверхню. З боків розташовані округлі секції з поперечинами, посередині — глибокий U-подібний вигин. Угорі є кріпильна пластина з отворами. Для встановлення має значення не лише загальний контур, а й глибина центральної частини, положення бічних секцій та розміщення кріплень. Зовнішня подібність двох дуг ще не означає, що їх можна встановити на ті самі опори.

Як перевірити відповідність

Орієнтир за застосуванням — Alpha. Порівняйте нову конструкцію зі знятою: кількість точок кріплення, відстані між центрами отворів, їхній діаметр, форму пластин і напрямок вигинів. Якщо мопед раніше був без дуг, перевіряйте відповідність за його кріпильними місцями. Труби та пластини мають ставати на свої місця без примусового стягування й без потреби відсувати сусідні деталі.

Перевірте, скільки простору залишається біля двигуна, випускної труби, переднього колеса та крила. Під час повороту керма й роботи підвіски рухомі частини не повинні торкатися дуг. Оцініть також положення ніг на підніжках, доступ до педалей і можливість звичайного обслуговування. Невідповідна ширина або форма секцій може заважати користуванню мопедом навіть тоді, коли отвори кріплення збігаються.

Ознаки пошкодження

Після падіння огляньте зварні шви, кріпильну пластину та порівняйте положення правої й лівої частин. Помітна деформація, тріщина, розрив шва, видовжені отвори чи глибока корозія з пошкодженням стінки труби — причини замінити дуги. Легкі потертості поверхні самі по собі не свідчать про руйнування конструкції. Якщо чути деренчання або з’явився люфт, з’ясуйте причину: це може бути послаблене кріплення або пошкодження самих дуг чи опор. Підтягування болтів не усуває тріщини.

Монтаж

Надійно встановіть мопед, зніміть старі дуги та огляньте місця кріплення. До встановлення нової конструкції усуньте пошкодження різьби, деформацію пластин і тріщини опор. Перевірте болти, гайки, шайби та втулки, якщо вони передбачені кріпленням. Деталі зі зношеною різьбою або слідами деформації замініть. Довжину болтів та інші параметри кріплення добирайте за штатними вимогами, щоб різьба мала достатню довжину зачеплення.

Спочатку наживіть усі з’єднання, вирівняйте конструкцію та перевірте зазори. Лише після цього остаточно затягніть кріплення відповідно до вимог для цих з’єднань мопеда. Не підтягуйте болтами пластини, отвори яких не збігаються: це створює напруження в дугах і нерівномірно навантажує опори. Після монтажу перевірте відсутність люфту й торкання сусідніх частин. Повторно огляньте кріплення після перших поїздок; після удару перевіряйте не лише труби, а й усі місця, через які навантаження передається на мопед.
