Дуги безопасности Alpha AMG-2

Дуги безопасности Alpha AMG-2 — наружная защитная конструкция для мопеда, которую устанавливают на предусмотренные точки крепления. При заваливании техники дуги могут первыми соприкоснуться с поверхностью и ограничить прямой контакт выступающих деталей с ней. Результат зависит от направления и силы удара, поэтому по наличию дуг нельзя оценивать защищённость водителя или рассчитывать на сохранность всех деталей при падении.

Конструкция

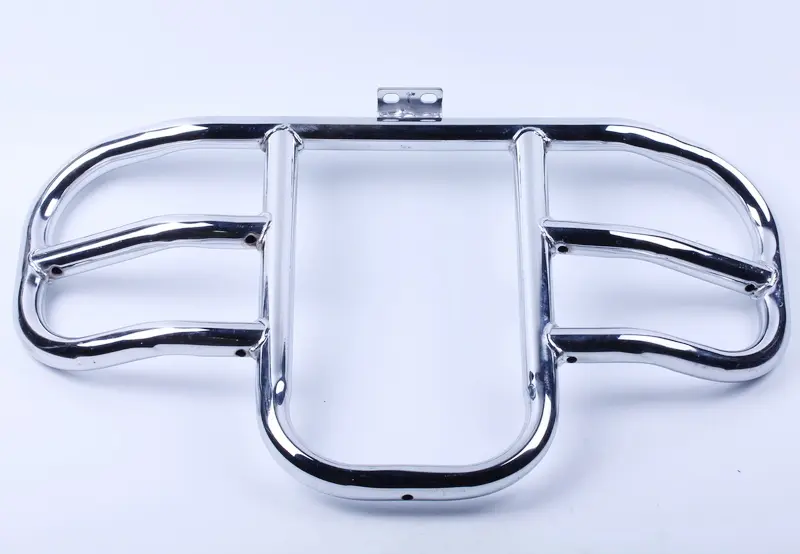

Дуги имеют блестящую серебристую поверхность и собраны из изогнутых труб, соединённых сварными швами. По бокам расположены округлые секции с поперечинами, в центре — глубокий U-образный изгиб. В верхней части предусмотрена крепёжная пластина с отверстиями. При подборе имеет значение вся геометрия: положение боковых секций относительно мопеда, глубина центрального изгиба и расположение креплений. Одного сходства наружного контура для установки недостаточно.

Что сверить при подборе

Ориентир по применяемости — Alpha. Сравните снятые дуги и места их установки: число и расположение крепёжных точек, расстояния между центрами отверстий, форму пластин и направление изгибов. Проверьте диаметр отверстий и пространство, которое занимает конструкция. Если прежних дуг нет, опирайтесь на крепёжные места самого мопеда. Деталь должна подходить к ним без принудительного стягивания труб и смещения соседних частей.

Отдельно оцените зазоры возле двигателя, выпускной трубы, переднего колеса и крыла. При повороте руля и перемещении подвески подвижные части не должны задевать дуги. Конструкция также не должна мешать ногам на подножках, пользоваться педалями и выполнять обычное обслуживание. Ошибка в форме или вылете может проявиться только после установки: крепления совпадут, но секции окажутся слишком близко к соседним деталям.

Когда требуется замена

После падения проверьте симметрию дуг, состояние сварных соединений и крепёжной пластины. Причины замены — заметный изгиб, трещины, разрыв шва, вытянутые отверстия или сильная коррозия с повреждением стенки трубы. Небольшие потёртости поверхности сами по себе не равны разрушению конструкции. Если появились дребезг или люфт, сначала выясните, ослаб ли крепёж либо повреждены дуги и места их установки: одной подтяжкой треснувшее соединение не восстановить.

Установка и проверка

Устойчиво поставьте мопед, снимите прежнюю конструкцию и осмотрите крепёжные места. Повреждённую резьбу, деформированные пластины и треснувшие опоры нужно привести в исправное состояние до монтажа. Заодно проверьте болты, гайки, шайбы и втулки, если они предусмотрены креплением; изношенные или повреждённые детали замените. Подбирайте крепёж по штатным требованиям, включая длину болтов и достаточное зацепление резьбы.

Сначала наживите все соединения, затем выровняйте дуги и проверьте зазоры. Окончательно затягивайте крепёж по требованиям к соответствующим соединениям мопеда. Не используйте затяжку как способ притянуть несовпадающие отверстия: так в конструкции остаётся напряжение, а нагрузка на опоры распределяется неправильно. После монтажа убедитесь в отсутствии люфта и контакта с соседними частями. После первых поездок повторно проверьте крепления, а после удара осмотрите всю конструкцию и её опоры.
