Замок запалювання (голий) Suzuki LETS, 2 дроти, AMG

Замок запалювання (голий) Suzuki LETS, 2 дроти, AMG призначений для вмикання та вимикання запалювання скутера ключем. Його замінюють через зношення личинки, пошкодження корпусу або несправність контактної частини. Поворот ключа перемикає контакти. Замок сам не утворює іскру, проте від його справності залежить можливість запускати та зупиняти двигун.

Будова та призначення

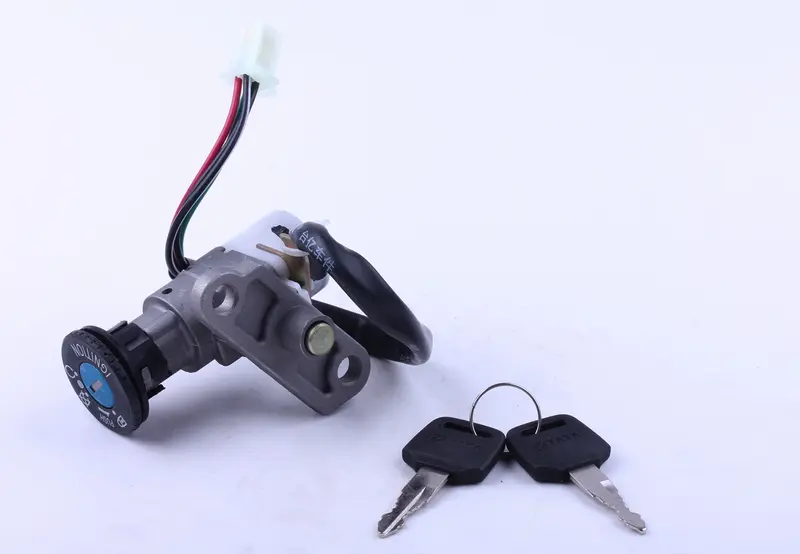

Конструкція має корпус з отворами для кріплення, поворотну личинку та вивід дротів із роз'ємом. На лицьовій частині є напис IGNITION. Для вдалої заміни мають збігтися і посадка корпусу, і спосіб підключення. Однакова кількість дротів ще не означає однакової роботи контактів або відповідності кріплень.

Виконання «голий» обирають для заміни самого замка запалювання. Стан інших замків скутера оцінюють окремо: новий замок запалювання не усуває несправності личинки сидіння чи іншого запірного механізму. Якщо решту замків залишають, для них і для запалювання можуть знадобитися різні ключі.

Ознаки несправності

Заїдання ключа, надмірний люфт личинки та перебої запалювання від легкого руху ключа — привід перевірити замок. Ще одна характерна ознака — потреба щоразу шукати положення, у якому з'являється контакт. До таких проблем призводять зношення механізму, бруд, потрапляння вологи або пошкодження дротів біля корпусу. Заміну також розглядають у разі втрати ключів, коли відновлювати доступ до замка недоцільно.

Якщо двигун не запускається, почніть з огляду роз'єму та проводки самого замка. Окислені контакти чи ослаблене з'єднання можуть спричиняти такі самі перебої, як несправна контактна частина. Погнутий або стертий ключ також заважає роботі личинки. Не варто силою провертати його: так можна доламати механізм або залишити уламок усередині.

Як підібрати заміну

• Порівняйте форму корпусу, розташування кріпильних отворів і посадку лицьової частини в облицюванні.
• Звірте два дроти, форму роз'єму та розташування його контактів зі знятим замком.
• Перевірте довжину й напрямок виводу дротів, щоб вони діставали до відповідної колодки без натягу.
• Зіставте положення ключа та порядок перемикання контактів зі штатною схемою скутера.

Колір ізоляції не замінює перевірку призначення дротів. Підключення звіряють зі схемою та перевіряють за роботою контактів. Якщо кріплення не збігаються, не намагайтеся притягнути корпус із перекосом: це створює зайве навантаження на кріплення, може заважати повороту ключа та пошкодити облицювання.

Заміна та контроль роботи

Спочатку відключають живлення відповідно до інструкції скутера. Отримавши доступ до замка, запам'ятовують прокладання проводки, від'єднують роз'єм і знімають кріплення. Поруч оглядають колодку підключення, кріпильні деталі й ділянки джгута, де можливе перетирання. Новий замок встановлюють рівно, а дроти прокладають без різких перегинів і затискання між деталями.

Перш ніж остаточно зібрати облицювання, перевіряють плавність повороту ключа, вмикання та вимикання запалювання, запуск і зупинку двигуна. Поверніть кермо в обидва боки: проводка не повинна натягуватися чи зачіпати рухомі частини. Нестабільна робота після заміни потребує перевірки підключення. Помилка у з'єднанні дротів може порушити вимикання запалювання або спричинити коротке замикання.
