Замок запалювання для мотоблока 178F/186F (6/9Hp) AMG

Замок запалювання для мотоблока 178F/186F (6/9Hp) AMG призначений для керування ввімкненням і запуском за допомогою ключа. Він монтується на панелі керування та підключається до проводки техніки. Коли ключ повертається, замок перемикає контакти; дія підключених пристроїв визначається схемою мотоблока. Під час заміни потрібно зберегти штатне підключення, щоб керування працювало у передбаченій послідовності.

Будова та ознаки несправності

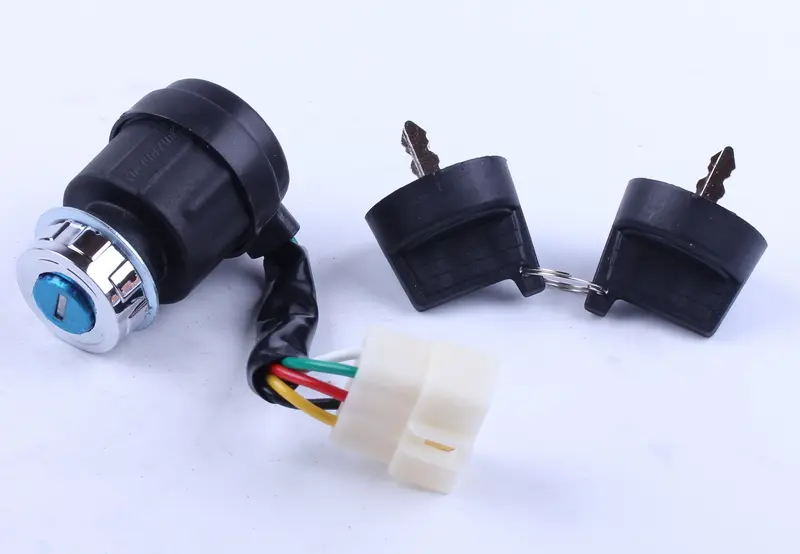

Замок має чорний корпус, лицьову частину зі сріблястим обідком і вивід проводів із білою з’єднувальною колодкою. Через цей вивід він з’єднується з відповідним роз’ємом проводки. Подібна форма корпусу ще не визначає взаємозамінність: значення мають розташування контактів та порядок їх перемикання ключем.

Замок перевіряють, якщо ключ заїдає, потребує незвично великого зусилля, погано тримається в обраному положенні або має відчутний люфт. Нестабільна реакція на поворот ключа та запуск лише після його похитування можуть свідчити про зношення контактної частини. Проте такі симптоми виникають і через ослаблені клеми чи пошкоджені проводи. Разом із замком оглядають роз’єм і ділянку джгута біля корпусу. Якщо є потемніння контактів, оплавлення або порушена ізоляція, потрібно усунути причину нагрівання, інакше нове з’єднання також може постраждати.

Як перевірити відповідність

Зіставте зі знятим замком форму корпусу, посадкову частину та спосіб кріплення до панелі. Перевірте простір за панеллю: корпус і проводи не повинні впиратися в сусідні деталі. Правильно закріплений замок не хитається й не повертається разом із ключем. Вивід має діставати до роз’єму без натягу; водночас проводи слід прокласти так, щоб їх не затискало кріпленням і вони не терлися об край панелі.

Для підключення звіряють форму колодки, місце розташування фіксатора, кількість зайнятих гнізд і призначення контактів. Орієнтуватися лише на кольори проводів не варто: однаковий колір не встановлює відповідність контактів. Порівняйте також кількість положень ключа та повернення з пускового положення, якщо це передбачено штатним керуванням. Неправильне підключення може спричинити відсутність запуску, небажане ввімкнення стартера або нагрівання проводки. Якщо колодки не стикуються вільно, їх не підрізають і не з’єднують силоміць.

Заміна та перевірка роботи

Замок знімають після зупинки двигуна й від’єднання живлення від акумулятора. Спочатку фіксують розташування проводів і роз’єму, від’єднують колодку, звільняють кріплення та виймають стару деталь. Одночасно оглядають відповідну колодку проводки: тріщини, клеми, що хитаються, і сліди перегрівання потребують уваги до встановлення нового замка. Корпус закріплюють без перекосу, вивід прокладають без натягу та защемлення, а роз’єм з’єднують до надійної фіксації.

Після відновлення живлення перевіряють хід ключа, міцність кріплення та роботу керування в усіх штатних положеннях. Запуск перевіряють на нерухомій техніці з вимкненим приводом навісного обладнання. Якщо стартер реагує не так, як передбачає положення ключа, перевірку припиняють і звіряють підключення. Ключ, що заїдає, не слід провертати із силою: спершу перевіряють кріплення та з’ясовують причину опору.
