Пелюстковий клапан Honda DIO AF18/27 AMG-2

Пелюстковий клапан Honda DIO AF18/27 AMG-2 працює у впускному тракті двигуна й пропускає паливоповітряну суміш у кривошипну камеру. Розрідження відкриває пелюстки, а зворотний перепад тиску притискає їх до сідла та стримує повернення суміші у впуск. Щільне закривання потрібне для належного наповнення двигуна. Коли пелюстки пошкоджені або не прилягають до сідла, двигун може гірше запускатися й нестійко працювати на малих обертах.

Будова та ознаки несправності

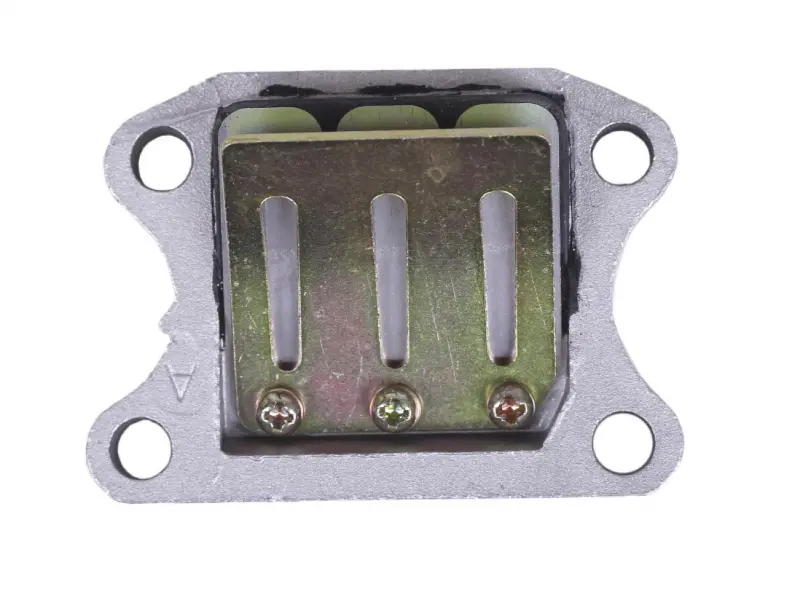

Основа клапана має фланець із чотирма отворами для кріплення. З боку пелюсток установлена обмежувальна пластина з трьома видовженими прорізами, яку тримають три гвинти. Вона обмежує хід пелюсток під час відкривання. Оглядаючи знятий клапан, перевіряйте також посадочні поверхні, стан кріплень і цілісність фланця: пошкоджена або деформована основа заважає щільному з’єднанню деталей впуску.

Клапан потребує заміни, якщо на пелюстках є тріщини, відколи чи деформація, вони залишаються відхиленими від сідла або пошкоджено корпус. Серед можливих проявів — утруднений запуск, нестабільний холостий хід, провали під час додавання газу та викидання суміші назад до карбюратора. Самих симптомів недостатньо для висновку: спочатку огляньте клапан і перевірте герметичність впуску. Навіть дрібне забруднення між пелюсткою та сідлом може завадити повному закриванню.

Як перевірити відповідність

Зіставте нову й демонтовану деталі за контуром фланця, розташуванням і міжцентровими відстанями кріпильних отворів, формою впускного вікна та глибиною частини, що входить у двигун. Перевірте суміщення з впускним патрубком і посадочним місцем. Чотири отвори самі по собі ще не означають, що клапан підійде: інше положення вікна чи висота корпусу можуть перешкоджати монтажу та вільному руху пелюсток. Залиште старий клапан до закінчення роботи, щоб звірити орієнтацію та розташування ущільнень.

На що зважати під час монтажу

Очистьте поверхні навколо впуску ще до розбирання, щоб бруд не потрапив усередину. Знімаючи патрубок і клапан, запам’ятайте їхнє положення та порядок установлення ущільнень. Обережно приберіть залишки старої прокладки з площин прилягання, не дряпаючи їх; сміття не повинно потрапляти у відкритий канал. Одночасно огляньте патрубок на тріщини, перевірте різьбу й кріплення. Пошкоджені або затверділі ущільнення замініть, інакше через з’єднання можливе підсмоктування повітря.

Клапан має стати рівно, без перекосу, а його виступна частина — вільно увійти в посадочне місце. Не підгинайте пелюстки чи обмежувальну пластину для припасування. Затягуйте кріплення поступово й рівномірно, дотримуючись моменту з настанови до двигуна: надмірне зусилля може викривити фланець або зірвати різьбу. Після складання перевірте щільність стиків, запуск, роботу на холостому ходу та реакцію на газ. Невідповідний клапан або монтаж із перекосом порушує закривання впуску, а негерметичний стик змінює склад суміші через зайве повітря.
