Котушка запалювання 4T GY6 50-150, Honda DIO з надсвічником AMG-3

Котушка запалювання з надсвічником для 4T GY6 50-150, Honda DIO перетворює імпульс системи запалювання на високу напругу, потрібну для утворення іскри на свічці. Справна котушка та надійні з’єднання потрібні для запуску й рівної роботи двигуна. Позначення 4T означає чотиритактний двигун. Добираючи заміну, звіряйте не лише назву техніки, а й будову знятої котушки, спосіб її кріплення та підключення.

Будова та розміщення

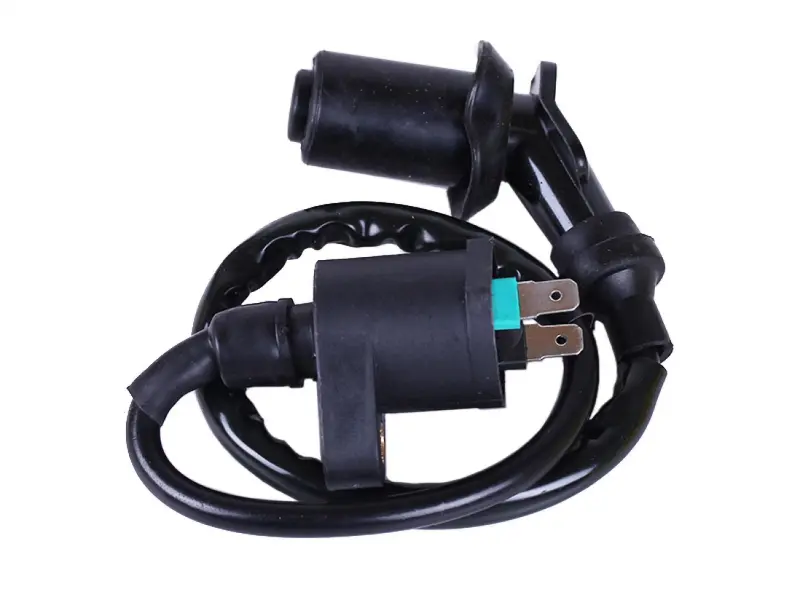

Чорний корпус має виступ для кріплення, два плоскі контактні виводи та високовольтний провід із кутовим надсвічником. Провід передає високу напругу до свічки, а надсвічник закриває з’єднання з її верхнім контактом. Кут наконечника й напрямок виходу проводу впливають на те, як деталь розміститься біля двигуна. Провід потрібно прокласти вільно, без натягу та різких перегинів, залишивши доступ до свічки для обслуговування.

Ознаки несправності

Котушку перевіряють, коли двигун важко запускається, працює з пропусками запалювання, починає перебивати після прогрівання або зовсім не дає іскри. Причиною заміни можуть бути тріщини корпусу, пошкодження ізоляції проводу, окислені виводи чи надсвічник, який погано тримається на свічці. Нагрівання, вібрація та волога поступово погіршують стан ізоляції й контактів. Такі самі перебої може спричинити свічка або проводка, тому спершу варто встановити джерело несправності.

Як підібрати котушку

Зіставте кріплення старої та нової деталей: його форму, розташування й місце для корпусу. Перевірте кількість і положення контактних виводів, відповідність клем проводки та схему підключення. Однакова форма корпусу ще не визначає електричну сумісність. Котушку добирають до системи запалювання конкретного двигуна; помилка в підборі або підключенні може залишити двигун без іскри чи порушити роботу запалювання.

Переконайтеся, що високовольтний провід дістає до свічки за штатним маршрутом, а надсвічник відповідає її верхньому контакту. Наконечник має триматися щільно, без перекосу й хитання. Надто короткий провід постійно тягнутиме з’єднання, а зайва вільна петля може тертися об сусідні деталі. Також перевірте, чи не заважає кутовому надсвічнику кожух і чи можна буде зняти його без сильного згинання проводу.

Заміна та огляд поруч

Встановлюйте котушку з вимкненим запалюванням, коли двигун охолоне. Перш ніж від’єднувати стару деталь, зафіксуйте розташування проводів. Клеми знімайте за наконечники, надсвічник — за корпус, а не за високовольтний провід. Огляньте кріплення та контакти проводки: забруднення, корозія й ослаблені клеми можуть завадити нормальній роботі навіть після заміни котушки.

Закріпіть деталь на штатному місці та під’єднайте виводи за схемою техніки. Прокладіть провід подалі від вихлопу, рухомих частин і гострих країв, потім щільно посадіть надсвічник. Під час заміни доречно оглянути свічку, її верхній контакт, з’єднувачі проводки й тримачі проводу. Зношену свічку та пошкоджені з’єднувачі замінюють за станом. Після складання перевірте запуск і рівномірність роботи двигуна. Не торкайтеся високовольтної частини під час його роботи. Якщо перебої залишилися, потрібна подальша перевірка системи запалювання.
