Котушка запалювання 4T GY6 50-150, Honda DIO AMG-3

Котушка запалювання 4T GY6 50-150, Honda DIO AMG-3 створює високу напругу, потрібну для іскри на свічці. Вона бере участь у запалюванні паливної суміші під час запуску та роботи двигуна. Позначення 4T стосується чотиритактного двигуна. Щоб правильно підібрати заміну, звіряють не лише назву техніки, а й підключення, кріплення та відповідність котушки встановленій системі запалювання.

Будова та ознаки несправності

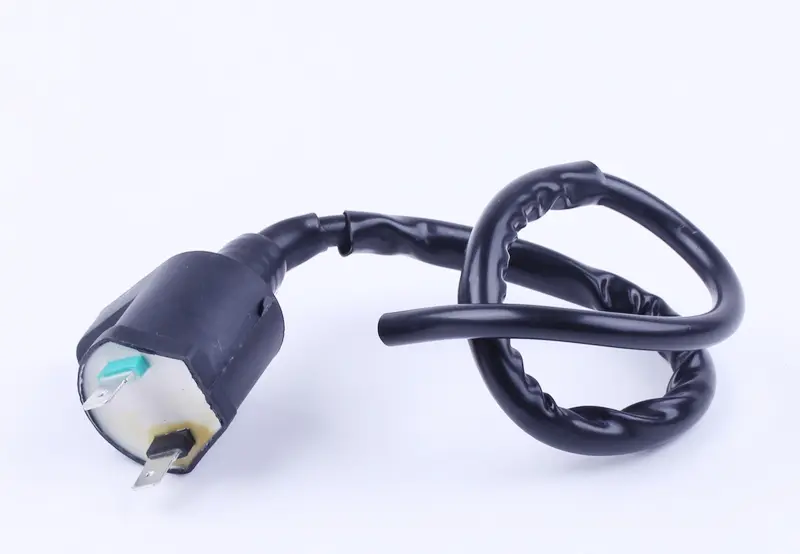

Котушка має чорний корпус, два плоскі контактні виводи й високовольтний провід, що виходить із корпусу. На низьковольтні контакти надходить імпульс системи запалювання, а високовольтний провід передає напругу до свічки через свічковий ковпачок. Для стабільного іскроутворення потрібні справна ізоляція та надійні з’єднання. Надлом проводу або поганий контакт біля ковпачка можуть спричиняти перебої навіть за справної котушки.

Котушку перевіряють, коли двигун важко запускається, працює з пропусками запалювання, глухне після прогрівання або втрачає рівномірність роботи під навантаженням. Ці прояви не вказують однозначно на її несправність. Спочатку варто оглянути свічку, ковпачок, клеми та проводку поруч із котушкою. Причиною заміни можуть бути тріщини корпусу, сліди пробою чи пошкоджена ізоляція проводу. Внутрішня несправність іноді проявляється лише після нагрівання, без помітних зовнішніх пошкоджень.

Як підібрати заміну

Зіставте форму корпусу, розташування кріплення, кількість і форму контактних виводів зі знятою деталлю. Переконайтеся, що штатні роз’єми підходять і до них можна дістатися після встановлення котушки. Збігу зовнішньої форми недостатньо для підтвердження електричних параметрів: потрібна відповідність системі запалювання конкретного двигуна. Якщо перевіряєте опір обмоток, користуйтеся значеннями з документації на техніку, а не загальними показниками для всіх котушок.

Перевірте, чи можна прокласти високовольтний провід до свічкового ковпачка без натягу та різких перегинів. Також звірте спосіб їхнього з’єднання. Огляньте ковпачок і його ущільнення: тріщини, сліди пробою або слабка посадка можуть залишити проблему з іскрою після заміни котушки. Невідповідна деталь здатна спричинити відсутність іскри чи нестабільну роботу двигуна, а розбіжність кріплень завадить надійно встановити корпус.

Заміна та контроль роботи

Встановлюйте котушку на охололому двигуні, вимкнувши запалювання. Спершу зафіксуйте розташування проводів і позначення контактів, щоб відновити правильне підключення. Від’єднуйте клеми за роз’єми, без ривків за проводку. Знімаючи кріплення, зверніть увагу на маршрут високовольтного проводу. Очистьте контактні з’єднання та перевірте щільність посадки клем: нова котушка не усуне перебої, спричинені розхитаним роз’ємом.

Закріпіть корпус у штатному місці, під’єднайте виводи за схемою техніки та прокладіть провід подалі від гарячих поверхонь, гострих країв і рухомих деталей. Біля виходу з корпусу не повинно бути натягу, а облицювання не має перетискати провід. Після складання перевірте запуск і рівномірність роботи двигуна, зокрема після прогрівання. Для перевірки іскри використовуйте спеціальний тестер; не тримайте високовольтний провід або свічковий ковпачок рукою під час прокручування двигуна.
