Замок запалювання Honda DIO AF18/27, комплект, 5 проводів (BOX) AMG

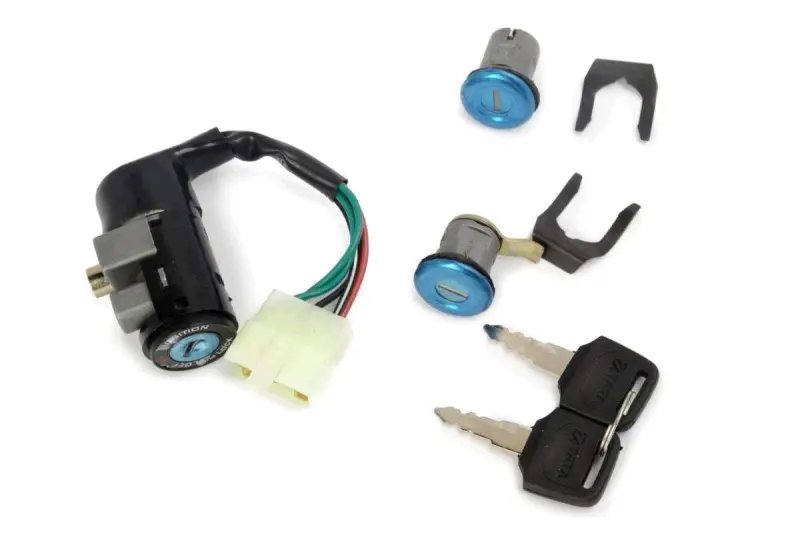

Комплект замків для Honda DIO AF18/27 містить замок запалювання з п’ятьма проводами, два додаткові замкові циліндри, дві кріпильні скоби та два ключі. Він потрібен для заміни зношеного або пошкодженого замка, якщо ключ заїдає, має надмірний люфт чи перестає надійно перемикати контакти. Позначення комплекту — (BOX) AMG.

Будова та робота замка

Поворотом ключа замок вмикає та вимикає запалювання. Його корпус поєднує механічну личинку й контактну частину, від якої відходить джгут із роз’ємом. На обідку личинки є напис IGNITION. Справний механізм має забезпечувати вільний поворот ключа, а контактна частина — перемикання відповідно до схеми скутера.

На корпусі основного замка є виступи для кріплення. Додаткові циліндри фіксуються в посадочних місцях скобами; один із них має бічний важіль. Для встановлення важлива геометрія всього циліндра: задня частина, пази, виступи та положення приводу. Схожої форми отвору під ключ недостатньо, якщо корпус не стає в кріплення або важіль не з’єднується з механізмом засувки.

Ознаки зношення

Замок варто перевірити, коли для ввімкнення запалювання доводиться ворушити ключем, личинка обертається туго або контакт зникає від легкого дотику до ключа. Серед типових причин — бруд усередині механізму, зношений ключ, волога в контактах і надмірне зусилля під час повороту. Нагрівання з’єднань також може пошкодити контактну частину. Відсутність запуску сама по собі ще не вказує на замок: спочатку перевіряють його перемикання та роз’єм.

Як підібрати комплект

Порівняйте знятий замок із новим за формою корпусу, розташуванням кріплень і положенням личинки відносно облицювання. Зіставте довжину джгута, напрямок виходу проводів, форму колодки та розміщення контактів. Призначення всіх п’яти проводів перевіряють за схемою техніки. Однакова кількість проводів не означає однакової схеми підключення, а колір ізоляції не замінює перевірку контактів.

У додаткових циліндрів звірте посадочні частини, пази для скоб і положення важеля. Перевірте засувки й тяги, з якими вони працюють: перекошений або забруднений привід змушує сильніше тиснути на ключ і прискорює зношення механізму. Під час заміни огляньте також фіксатори та відповідну частину роз’єму. Ослаблені скоби, пошкоджені контакти й тріснуту колодку потрібно замінити, щоб нові замки нормально закріпилися та під’єдналися.

Монтаж без перекосів

Від’єднайте акумулятор і відкрийте доступ до кріплення замка. Зафіксуйте розташування старого джгута, від’єднайте колодку, тримаючи її за корпус, потім зніміть кріплення та скоби. Нові циліндри мають сідати без перекосу, а фіксатори — повністю заходити у свої пази. Переконайтеся, що важіль рухається вільно та правильно з’єднаний із приводом.

Прокладіть проводи без натягу й затискання деталями облицювання, перевірте їх при повороті керма. До завершення складання випробуйте обидва ключі в замінених замках. Після підключення живлення перевірте штатне ввімкнення та вимкнення запалювання. Невідповідне розташування контактів може спричинити відсутність запуску або пошкодження проводки, а неправильно вставлена скоба — зміщення циліндра. Якщо ключ іде туго, перевірте посадку та привід засувки, не намагайтеся провернути його силою.
