Трос спідометра Active (JP) VDK

Трос спідометра Active (JP) VDK передає обертання від механічного привода до спідометра. Усередині гнучкої оболонки обертається осердя, яке з'єднує привод із приладом. Коли осердя обривається або його наконечник втрачає зачеплення, спідометр перестає отримувати рух і показувати швидкість, хоча мопед продовжує їхати.

Будова та ознаки зношення

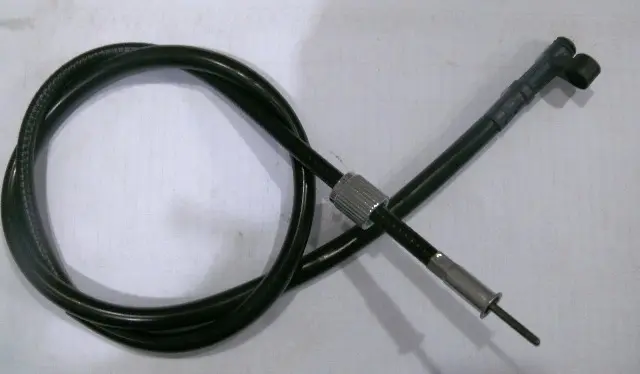

Трос має чорну гнучку оболонку та різні за формою приєднувальні кінці. На одному з'єднанні є кріпильна гайка з накаткою й виступний приводний кінець, біля іншого — подовжена захисна частина. Оболонка задає шлях осердя між точками підключення, а наконечники утримують його в зачепленні з приводом і спідометром.

Перевірити трос варто, якщо стрілка рухається ривками, показання час від часу зникають або вздовж оболонки чути шурхіт чи скрегіт. Заломи, тріщини зовнішнього покриття, розхитані кінцеві кріплення та зношені грані наконечника також свідчать про потребу огляду. Волога й бруд, що потрапляють крізь пошкодження, можуть ускладнювати обертання осердя. Схожі прояви бувають через несправність самого приладу або привода, тож причину визначають до заміни.

Як підібрати трос

Зіставте зі знятою деталлю загальну довжину, довжину оболонки між посадковими ділянками, форму обох наконечників і довжину виступної частини осердя. Перевірте різьбу кріпильної гайки та спосіб утримання протилежного кінця. Наконечник має повністю входити у відповідне гніздо: неповне зачеплення спричиняє прослизання та зношення граней. Невідповідну різьбу не можна компенсувати сильнішим затягуванням.

Перевірте, чи підходить довжина для штатного прокладання на мопеді. Під час повороту керма та роботи підвіски трос повинен мати достатню свободу, без натягу за кінцеві кріплення. Надлишкова довжина теж заважає: петля може чіплятися за сусідні деталі або потрапляти під затиск. Круті перегини створюють додатковий опір обертанню й скорочують строк служби осердя.

Заміна та контроль роботи

Перш ніж знімати старий трос, запам'ятайте його маршрут, розташування напрямних і точок фіксації. Приберіть бруд біля з'єднань, звільніть кріплення та від'єднайте кінці без ривків за оболонку. Огляньте посадкові гнізда привода й спідометра, скоби, захисні ковпачки та ущільнювальні деталі, якщо вони передбачені конструкцією. Пошкоджені супутні деталі замініть, щоб новий трос надійно тримався, а з'єднання були закриті від забруднення.

Прокладіть оболонку плавними вигинами, залишаючи відстань до гарячих поверхонь і рухомих частин. Сумістіть приводні кінці з гніздами та перевірте повну посадку перед остаточним закріпленням. Гайка повинна фіксувати правильно встановлений наконечник; підтягувати нею перекошений кінець не слід. Потребу в змащуванні та порядок його виконання звіряють з інструкцією з обслуговування техніки.

Після монтажу поверніть кермо до обох крайніх положень і переконайтеся, що оболонка ніде не затискається, не натягується та залишається в напрямних. Під час короткої перевірочної поїздки простежте за плавністю показань і прислухайтеся до троса. Якщо ривки стрілки залишилися, перевірте зачеплення наконечників і маршрут оболонки, а потім стан привода та спідометра.
