Педаль гальма Delta VDK

Педаль гальма Delta VDK передає натискання ноги на гальмівний привод. Вона потрібна для керування гальмуванням і має зручно розташовуватися під стопою, рухатися без заїдання та повертатися після відпускання. Заміну підбирають, коли важіль пошкоджений, посадка має надмірний люфт або майданчик під ногу вже зношений.

Форма та будова

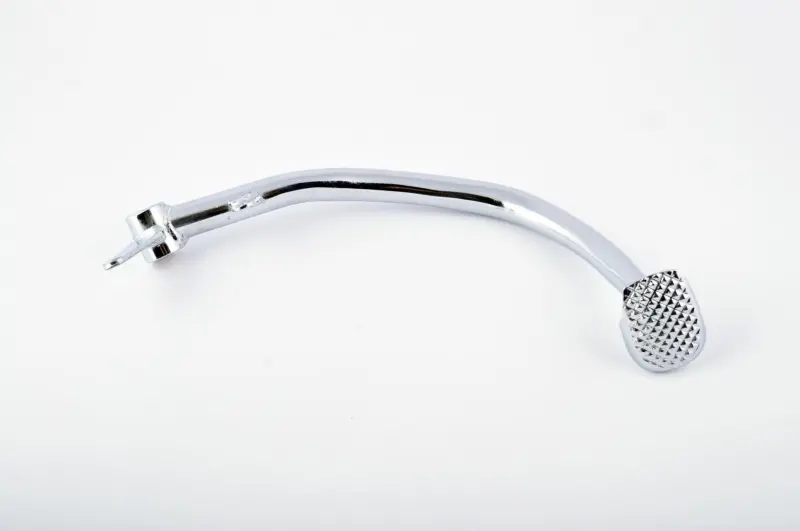

Вигнутий важіль має блискучу поверхню сріблястого кольору. Один його кінець закінчується майданчиком із вираженим рельєфом, на іншому розташовані посадкова втулка та виступ з отвором. Рельєф допомагає взуттю триматися на майданчику під час натискання. Від вигину важеля залежить положення майданчика відносно кріплення, тому схожої форми опори для ноги недостатньо для правильного підбору.

Після падіння або удару педаль може погнутися й почати зачіпати сусідні деталі. Інші причини заміни — тріщини біля кріплення, зношена посадка та згладжений рельєф під ногою. Значний люфт робить рух педалі неточним. Якщо вона повільно повертається чи гальмо реагує із затримкою, разом із важелем перевіряють опору, поворотну пружину та з'єднання з приводом. Заміна самої педалі не виправить зношення або заїдання в цих місцях.

Як підібрати заміну

Зіставте стару й нову деталі за вигином, напрямком виносу та розташуванням майданчика. Виміряйте відстань від центра посадки до місця натискання, внутрішній діаметр і ширину втулки. Зверніть увагу на положення отвору у виступі, спосіб утримання педалі на опорі та приєднання до гальмівного привода. Якщо знятий важіль деформований, його форма вже не є точним зразком: орієнтуйтеся також на посадкове місце та потрібні зазори на техніці.

Під час повного ходу педаль не повинна впиратися в підніжку чи інші деталі поруч. Неправильний винос зміщує майданчик відносно стопи, а невідповідна посадка спричиняє люфт або утруднює поворот. Від розташування точки з'єднання з приводом залежить його переміщення під час натискання. Саме тому геометрію та кріплення потрібно звіряти разом, а не обирати педаль лише за кольором поверхні.

Заміна та контроль роботи

До розбирання зафіксуйте порядок шайб і стопорів, положення поворотної пружини та спосіб приєднання привода. Від'єднайте потрібні з'єднання й зніміть стару педаль. Очистьте опору від бруду, перевірте її поверхню та місця контакту на зношення. Огляньте кріплення й пружину: пошкоджені стопори та зношені суміжні деталі замінюють, щоб вони не залишали люфту або перешкод для руху нового важеля.

Установіть педаль, дотримуючись штатного порядку деталей, і закріпіть її передбаченим для цієї техніки способом. Переконайтеся, що важіль не перекошений, вільно рухається та повертається після відпускання. Перевірте зазори до сусідніх деталей у всьому діапазоні руху. Вільний хід налаштовують відповідно до керівництва з експлуатації конкретної техніки: замалий може залишати гальмо частково затиснутим, завеликий — збільшувати затримку спрацьовування.

Першу перевірку виконайте на нерухомій техніці: натискання має передаватися на привод, а відпускання — повністю звільняти гальмо. Після цього перевірте дію гальма на малій швидкості в місці без руху транспорту. Якщо педаль заїдає, не повертається або торкається сусідніх деталей, спочатку усуньте причину в посадці, складанні чи підборі.
