Підшипник колінвала 2552 25×52×13 мм Suzuki LETS, AD SC05A51CS24PX1/2ASQF VDK

Підшипник колінвала 2552 розміром 25×52×13 мм підтримує колінчастий вал у двигуні скутера та зменшує тертя під час його обертання. У позначенні застосування вказані Suzuki LETS і AD, код деталі — SC05A51CS24PX1/2ASQF. Справна опора утримує вал у посадковому місці; її зношення впливає на плавність обертання та стан поверхонь, з якими контактують кільця.

Будова та розмір

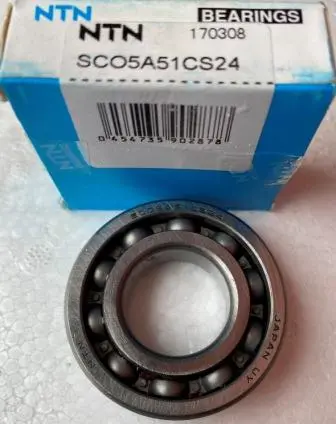

Підшипник має внутрішнє й зовнішнє кільця, кульки та сепаратор, який розділяє їх. З боку відкритої доріжки можна оглянути кульки й проміжок між кільцями. На кільці є написи NTN і JAPAN. Повний індекс виконання звіряють без скорочень: збіг частини коду не є достатньою підставою для заміни одного підшипника іншим.

У розмірі 25×52×13 мм перше число означає внутрішній діаметр 25 мм, друге — зовнішній діаметр 52 мм, третє — ширину 13 мм. Внутрішнє кільце сідає на шийку колінвала, а зовнішнє встановлюється в картер. Невідповідність діаметра порушує посадку, а помилка в ширині може змінити осьове положення деталей і завадити правильному складанню двигуна.

Ознаки зношення

Опору перевіряють, коли з боку двигуна з'являється гул, обертання стає нерівномірним, відчуваються заїдання або збільшений люфт. Після розбирання оглядають доріжки кочення, кульки та сепаратор. Раковини, корозія, задири й пошкодження сепаратора — підстави замінити підшипник. Самого звуку для висновку недостатньо: потрібно також перевірити шийку вала та гніздо в картері.

Брак мастила, забруднення та перекіс під час встановлення прискорюють зношення. Окремої уваги потребують сліди прокручування кілець у посадках. Якщо гніздо розбите або шийка вала зношена, новий підшипник не відновить належне з'єднання. Без усунення причини люфт і сторонній шум можуть повернутися після складання.

Як перевірити відповідність

Зіставте зі знятим підшипником повне позначення, внутрішній і зовнішній діаметри, ширину та наявність закриття доріжок. Перевірте також вимоги двигуна до внутрішнього зазору: однакові розміри не означають однакового виконання. Для вимірювання очистьте поверхні від бруду, ширину визначайте між торцями кілець. Назва скутера допомагає зорієнтуватися, а остаточний вибір залежить від конкретного двигуна та його посадкових місць.

Встановлення та супутня перевірка

Заміна потребує доступу до опор колінвала й розбирання двигуна відповідно до ремонтної документації. Перед встановленням очищають та оглядають посадкові поверхні. Під час запресовування зусилля прикладають до кільця, яке сідає з натягом: на валу це внутрішнє кільце, у корпусі — зовнішнє. Передавання зусилля через кульки або удари по сепаратору можуть пошкодити доріжки ще до початку роботи.

Під час цієї заміни доречно оглянути сальники колінвала й другу опору, а також підготувати ущільнення, які порушуються під час розбирання. Мастило та послідовність складання мають відповідати вимогам двигуна. Після монтажу перевіряють, чи кільця сіли на місце та чи вільно обертається вал. Заїдання, перекіс або залишковий люфт усувають до запуску, щоб не перевантажувати опори й не пошкодити вал або картер.
