Підшипник колінвала 2552 25×52×13 для Suzuki LETS, AD — SC05A51CS24PX1/2ASQF (NT) VDK

Підшипник колінвала 2552 розміром 25×52×13 мм призначений для Suzuki LETS, AD. Він утримує колінчастий вал у картері двигуна, зменшує тертя під час обертання та допомагає зберігати положення вала під навантаженням. Для підбору звіряйте позначення SC05A51CS24PX1/2ASQF і розміри демонтованого підшипника: самої назви скутера недостатньо, щоб перевірити відповідність посадки.

Будова та розміри

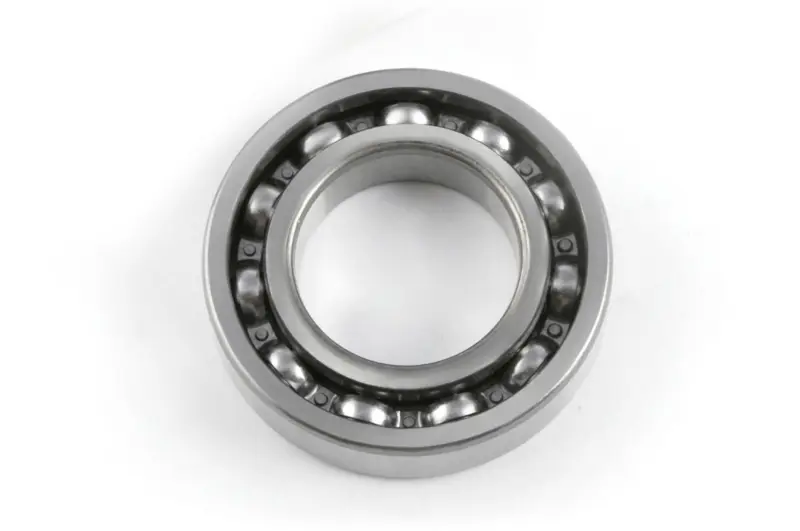

Підшипник має внутрішнє й зовнішнє кільця, кульки та сепаратор, який розділяє їх і спрямовує рух. З боку відкритої доріжки кочення немає захисного щитка, тож кульки й сепаратор доступні для огляду. Під час складання потрібно берегти їх від бруду та забезпечити надходження мастила відповідно до конструкції двигуна.

Розмір 25×52×13 мм означає внутрішній діаметр 25 мм, зовнішній діаметр 52 мм і ширину 13 мм. Внутрішній діаметр визначає посадку на колінвал, зовнішній — у картер, а ширина впливає на розташування підшипника в посадковому місці. Невідповідність будь-якого з цих розмірів може завадити складанню або порушити фіксацію кілець. Позначення 2552 звіряють разом із повним маркуванням та вимірами знятої деталі.

Ознаки зношення

Наростання гулу, гуркіт, незвична вібрація та відчутний люфт — приводи перевірити опори колінвала. Після розбирання оцінюють плавність обертання, стан доріжок кочення та сепаратора, шукають корозію й механічні пошкодження. Шум сам по собі не вказує на конкретний підшипник: спочатку потрібно визначити його джерело. Якщо доріжки або сепаратор пошкоджені, промивання не усуне причину несправності.

Ресурс скорочують нестача мастила, потрапляння забруднень, перегрів і перекіс під час запресовування. Ці причини варто усунути до встановлення нової деталі. Одночасно оглядають шийки колінвала, посадкові місця в картері, сусідню опору та сальники. Сліди прокручування кільця й пошкоджена посадка потребують окремого ремонту: сам новий підшипник не відновить щільність з'єднання.

Як перевірити відповідність

Порівняйте три основні розміри, повне маркування, місце встановлення в двигуні та конструкцію демонтованого підшипника. Якщо на старій деталі є позначення внутрішнього зазору, його також враховують за документацією двигуна. Збіг габаритів ще не підтверджує взаємозамінність. Перед вимірюванням очистьте деталь: ширину перевіряють між торцями кілець, а діаметри — відповідним вимірювальним інструментом.

На що зважати під час монтажу

Посадкові поверхні очищають і перевіряють на задири. Підшипник заводять рівно, не допускаючи перекосу. Зусилля передають на кільце, яке встановлюють із натягом: внутрішнє під час посадки на вал або зовнішнє під час монтажу в картер. Тиск через кульки може пошкодити доріжки кочення ще до запуску двигуна. Послідовність складання та допустимий нагрів визначають за документацією двигуна.

Сальники з пошкодженою чи затверділою крайкою замінюють разом зі зношеними опорами. Після складання перевіряють, чи вільно обертається колінвал, чи немає заїдання та чи правильно сіли деталі. Помилка в розмірі, перекіс або надмірне монтажне зусилля можуть спричинити туге обертання, перегрів і потребу знову розбирати двигун.
