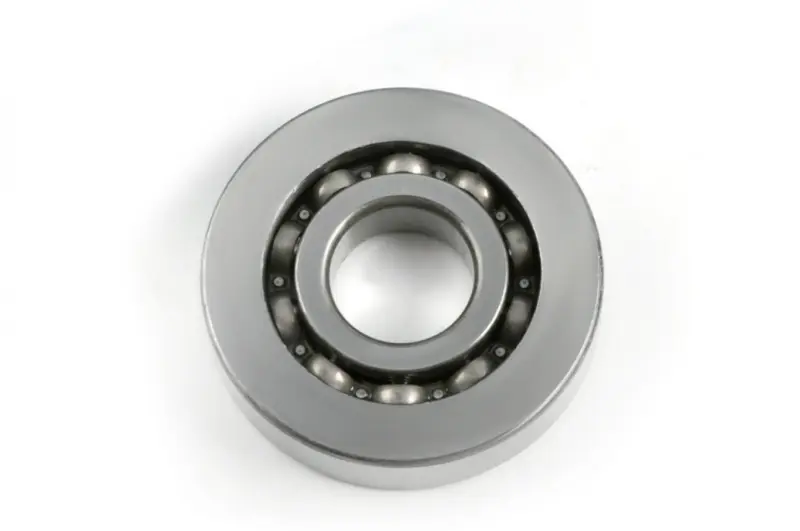

Підшипник колінвала 20×56×12 мм Honda DIO, LEAD SC04B19CS31PX2/2ASQF (NT) VDK

Підшипник колінвала 20×56×12 мм для Honda DIO, LEAD підтримує колінчастий вал у картері двигуна та дає йому обертатися з малим тертям. Справна опора зберігає правильне положення вала під навантаженням. Коли підшипник зношується, виникає люфт, посилюються шум і вібрація, а суміжні деталі зазнають нерівномірного навантаження.

Будова та посадкові розміри

Між внутрішнім і зовнішнім кільцями розташований один ряд кульок. Сепаратор утримує їх на відстані одна від одної. З одного боку доріжка кочення відкрита, без захисного щитка. Під час роботи з підшипником ці поверхні слід берегти від пилу, металевої стружки та залишків герметика: частинки бруду потрапляють під кульки й пошкоджують доріжки.

Позначення 20×56×12 мм відповідає внутрішньому діаметру 20 мм, зовнішньому діаметру 56 мм та ширині 12 мм. Від цих розмірів залежить посадка на шийку колінвала й у гніздо картера. Код SC04B19CS31PX2/2ASQF звіряють повністю, з усіма літерами та цифрами. Однакові діаметри й ширина не означають, що підшипники мають однакове виконання.

Як перевірити відповідність

Для підбору потрібні точна модифікація двигуна, позначення знятого підшипника та його розміри. Виміряйте отвір, зовнішній діаметр і ширину, порівняйте форму кілець та відкритих ділянок. Якщо маркування старої деталі не читається, перевірте вимоги до підшипника за документацією двигуна. Самої назви скутера недостатньо: різні модифікації можуть мати відмінності в конструкції двигуна.

Окремо огляньте шийку вала та гніздо в картері. Задири, сліди прокручування кільця чи розбите посадкове місце не зникають після встановлення нового підшипника. Такі дефекти потрібно усунути під час ремонту. Помилка в ширині може змістити вал, а невідповідний діаметр спричиняє надмірний натяг або посадку, яка не утримує кільце належним чином.

Ознаки зношення

Перевірка потрібна, якщо з боку картера наростає гул, з'являється відчутний люфт колінвала або знятий підшипник обертається ривками. Пошкоджені доріжки, корозія, заїдання та дефекти сепаратора — також підстави для заміни. Водночас лише за звуком визначати несправність не варто: джерелом шуму можуть бути й сусідні деталі. Стан підшипника оцінюють під час розбирання, враховуючи люфт і плавність обертання.

Зношення прискорюють недостатнє змащування, перегрів і забруднення. Якщо причина залишиться, нова деталь також швидко втратить справність. Тому разом із заміною перевіряють стан прилеглих ущільнень і чистоту місця встановлення, не обмежуючись видаленням старого підшипника.

Монтаж без пошкодження доріжок

Доступ до колінвала та послідовність розбирання визначають за конструкцією конкретного двигуна. Після демонтажу очищають посадкові поверхні, оглядають другий підшипник колінвала й сальники. Пошкоджені ущільнення замінюють під час цього ж ремонту, поки до них є доступ.

Насаджуючи підшипник на вал, зусилля передають на внутрішнє кільце, а запресовуючи в картер — на зовнішнє. Тиск через кульки може залишити пошкодження на доріжках ще до першого запуску. Для монтажу потрібна відповідна оправка; перекіс і удари по сепаратору неприпустимі. Спосіб складання та змащування мають відповідати вимогам двигуна. Після встановлення перевіряють, чи вільно обертається колінвал. Якщо є заїдання або тугий хід, причину усувають до подальшого складання.
