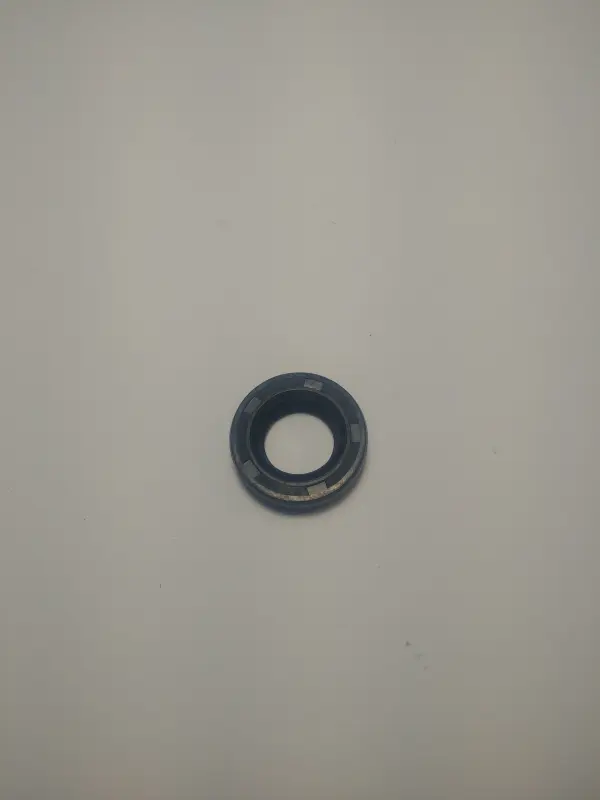

Сальник колінвала Honda DIO AF18, TACT AF16 15,5×25,5×7,0 мм VDK

Сальник колінвала для Honda DIO AF18, TACT AF16 ущільнює місце виходу вала з картера двигуна. Він допомагає утримувати мастило всередині та перешкоджає проникненню забруднень через зазор навколо колінвала, що обертається. Розмір — 15,5×25,5×7,0 мм: внутрішній діаметр 15,5 мм, зовнішній діаметр 25,5 мм, ширина 7,0 мм. Позначення — VDK.

Будова та робота

Це кільцеве ущільнення з центральним отвором для вала. Зовнішня частина тримається нерухомо в посадковому гнізді, а внутрішня ущільнювальна крайка прилягає до поверхні колінвала. Герметичність залежить від обох ділянок контакту. Навіть правильно підібраний сальник не усуне причину протікання, якщо на валу залишилася глибока канавка від зношення, є задирки або пошкоджене гніздо в картері.

Ознаки зношення

Свіжі сліди мастила біля виходу колінвала та пил, що налипає на них, — привід перевірити ущільнення. На знятій деталі зверніть увагу на тріщини, надриви й затвердіння крайки. Втрата герметичності може також спричиняти підсмоктування повітря та нестійку роботу двигуна, проте лише за цими проявами визначити несправний сальник не можна. Заміна потрібна, коли підтверджено протікання, виявлено пошкодження або під час розбирання постраждала крайка чи зовнішня посадкова поверхня.

Як перевірити відповідність

Зіставте всі три розміри зі знятим ущільненням і місцем, де воно стояло. Внутрішній діаметр відповідає за контакт із валом, зовнішній — за щільність посадки в картері, а ширина визначає положення сальника в гнізді. Крім назви моделі, звірте профіль деталі, бік двигуна та глибину встановлення. Якщо позначення старого сальника стерлося, перевірте розміри самого вала й посадкового отвору: зношене або деформоване ущільнення не завжди дає точний результат вимірювання.

Замалий зовнішній діаметр не забезпечить щільної посадки, і мастило зможе проходити повз корпус сальника. Невідповідний внутрішній діаметр залишає зазор або надмірно притискає крайку до вала. Помилка за шириною може змістити зону контакту чи завадити сусіднім деталям. Однакова кільцева форма тому не є достатнім критерієм підбору: потрібен збіг розмірів і відповідність конструкції місцю встановлення.

На що зважати під час заміни

Перш ніж знімати старий сальник, зафіксуйте його орієнтацію та глибину посадки, а під час складання перевірте їх за інструкцією двигуна. Виймайте ущільнення обережно, не дряпаючи вал і стінки гнізда. Приберіть бруд із посадкового місця, огляньте доріжку контакту на колінвалі. Поруч варто перевірити підшипник на люфт: помітне переміщення вала заважає новому сальнику зберігати щільне прилягання.

Підготуйте ущільнювальну крайку відповідно до вимог складання, застосовуючи сумісне мастило. Під час проходження через різьбу, пази або гострі краї захистіть її від надрізів. Запресовуйте деталь без перекосу, оправкою відповідного розміру, яка спирається на зовнішню частину сальника. Не бийте по крайці та дотримуйтеся потрібної глибини посадки. Герметик застосовуйте лише тоді, коли це передбачено інструкцією. Після складання перевірте, чи немає свіжих слідів мастила. Повторне протікання потребує огляду посадки й поверхні вала, а не лише чергової заміни ущільнення.
