Храповик 4T GY6 125/150 VDK

Храповик 4T GY6 125/150 VDK призначений для механізму ножного запуску скутера. Коли натискають на важіль кікстартера, храпове зачеплення бере участь у передаванні зусилля для прокручування двигуна. Після відпускання важеля механізм має повертатися у початкове положення, а зачеплення — роз'єднуватися без заїдання. Позначення 4T означає чотиритактний двигун.

Будова та ознаки зношення

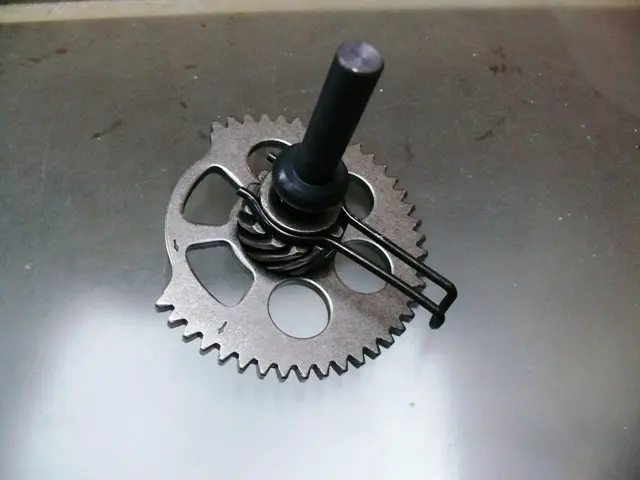

Храповик має зубчасте колесо з отворами, центральний вал, що виступає над колесом, і дротяну скобу біля його основи. Для правильної роботи потрібен збіг усієї геометрії деталі: діаметра колеса, профілю зубців, форми посадки та положення скоби. Зовнішня подібність двох храповиків сама по собі не визначає, чи стануть вони на одне місце.

Механізм варто оглянути, якщо кікстартер прослизає, рухається ривками, хрустить під навантаженням або не повертається повністю. На знятому храповику шукають відколи зубців, зім'яті краї та заокруглені від зношення контактні поверхні. Перевіряють також вал на задири, опору — на люфт, а скобу — на деформацію. Ці прояви не завжди спричинені лише храповиком: пошкодження суміжних деталей можуть давати такі самі симптоми.

Як перевірити відповідність

Порівняйте зі старою деталлю зовнішній діаметр колеса, кількість і форму зубців, загальну висоту, діаметр та довжину вала. Окремо звірте центральну частину, розташування упорів і вигини дротяної скоби. Посадочні розміри перевіряють штангенциркулем, зубці рахують безпосередньо на деталі. Позначення двигуна допомагає звузити вибір, але не замінює порівняння посадки й конструкції механізму.

Зверніть увагу на шайби, втулки та фіксатори, які стояли поруч зі знятим храповиком. Їхнє положення впливає на осьовий зазор і суміщення зубчастих деталей. Зношена опора може допускати перекіс вала: тоді навантаження припадає на краї зубців, а зачеплення стає нестійким. Огляньте й зубці деталі, з якою працює храповик. Якщо вони мають відколи або значне спрацювання, заміна лише храповика може не усунути прослизання.

Монтаж і перевірка

Перед розбиранням двигун глушать та унеможливлюють випадковий запуск. Зафіксуйте порядок шайб і стопорів, запам'ятайте положення скоби. Якщо механізм містить підпружинені деталі, під час зняття їх притримують. Місце встановлення очищають від бруду та частинок зношення, перевіряють опору вала й поверхні зачеплення. Порядок складання та місця нанесення мастила визначають за будовою конкретного механізму; ремінь і поверхні шківів мають залишатися без мастила.

Деталь ставлять рівно, повертаючи штатні упори та фіксатори у належне положення. Якщо посадка потребує зусилля, перевіряють розміри, наявність задирок і розташування сусідніх деталей. Притягувати неправильно встановлений храповик кришкою не можна. Після складання перевіряють плавний хід кікстартера, повернення важеля та відсутність заклинювання. Помилка з осьовим зазором або положенням скоби може залишити механізм у зачепленні, спричинити шум і пошкодження зубців під час запуску.
