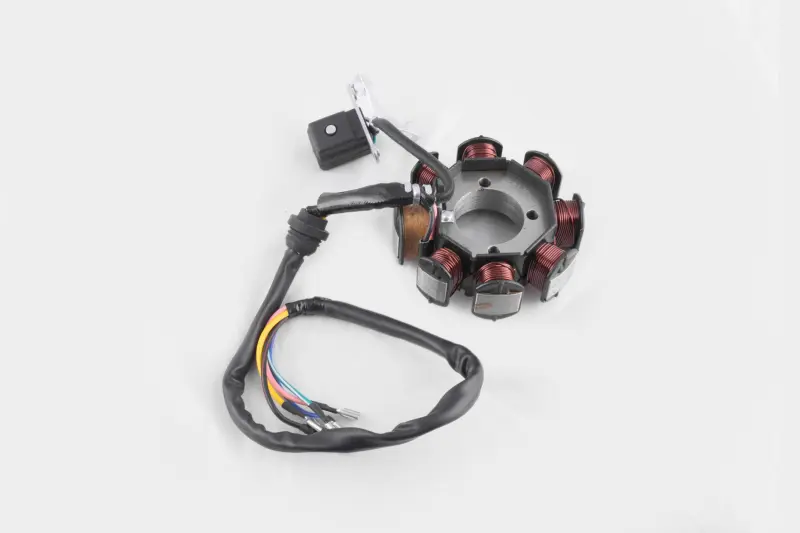

Статор генератора 4T CB/CG 150, 7+1 котушок, 5 проводів, VDK

Статор генератора 4T CB/CG 150 з позначенням VDK — нерухома частина генератора чотиритактного двигуна. Це виконання має 7+1 котушок і 5 проводів. Під час обертання магнітного ротора в обмотках статора виникає електричний струм. Справність деталі впливає на живлення під’єднаних систем, а в схемах із живленням запалювання від генератора — також на утворення іскри.

Будова та ознаки несправності

Котушки розміщені по колу основи, проводи зібрані в джгут із захисною оболонкою. Центральний отвір і точки кріплення визначають положення статора відносно ротора. Для правильної посадки мають збігатися не лише кількість котушок, а й геометрія основи, розташування кріплень та місце виходу проводів. Інакше деталь може не стати під кришку або заважати обертанню ротора.

Статор перевіряють, коли акумулятор недостатньо заряджається, освітлення працює нестабільно або зникає іскра в системі, що живиться від його обмоток. Типові причини заміни — перегрів, пошкодження ізоляції обмоток, обрив виводу та перетирання джгута. Обпалені ділянки й оплавлення свідчать про проблему, проте для визначення несправності потрібна перевірка, а не лише огляд.

Подібні прояви можливі через окислені з’єднання або несправний регулятор-випрямляч. Тому спочатку перевіряють контакти та вимірюють параметри обмоток за схемою конкретного двигуна. Опір і зв’язок виводів із масою оцінюють з урахуванням їхнього призначення. Такий підхід дозволяє відрізнити пошкодження самого статора від несправності прилеглої проводки.

Як підібрати заміну

Порівняйте зі знятою деталлю зовнішній і внутрішній діаметри основи, загальну висоту, кількість та розташування кріпильних отворів. Звірте виконання 7+1 котушок і п’ять виводів. Далі перевірте призначення кожного проводу: однакова їх кількість ще не означає однакової схеми підключення. Орієнтуватися лише на колір ізоляції недостатньо.

Перевірте довжину джгута, напрямок його виходу, тип наконечників, форму прохідного ущільнювача та розташування датчика імпульсів. Проводи повинні діставати до штатних з’єднань без натягу, а ущільнювач — відповідати отвору в кришці. Невідповідна основа може змістити статор відносно ротора. Помилка в підключенні здатна залишити двигун без іскри, порушити заряджання або пошкодити під’єднані компоненти.

На що зважати під час заміни

Двигун зупиняють і дають йому охолонути; за наявності акумулятора його від’єднують. До розбирання фіксують прокладання джгута й розташування з’єднань. Доступ до статора відкривають у порядку, передбаченому для двигуна. Якщо потрібно знімати ротор, застосовують відповідний знімач, без ударів і підважування сусідніх деталей. Після від’єднання проводів відкручують кріплення та виймають статор.

Поруч оглядають ротор, кріплення, ущільнювач проводів і прокладку кришки; пошкоджені ущільнення замінюють. Новий статор закріплюють із моментом затягування за настановою до двигуна. Джгут прокладають штатним шляхом так, щоб кришка його не затиснула, а рухомі частини не зачіпали. Положення датчика перевіряють за вимогами двигуна. Після складання контролюють з’єднання та перевіряють роботу генератора вимірюваннями у визначених для нього режимах.
