Варіатор передній Suzuki AD50 VDK

Передній варіатор Suzuki AD50 VDK призначений для ремонту варіаторної трансмісії скутера. Він встановлюється з боку двигуна та бере участь у зміні передатного відношення: зі зміною обертів ремінь переходить між різними ділянками конічних поверхонь шківа. Стан цих поверхонь і вільне переміщення рухомої частини впливають на плавність розгону та передавання тяги від двигуна до заднього колеса.

Будова та ознаки зношення

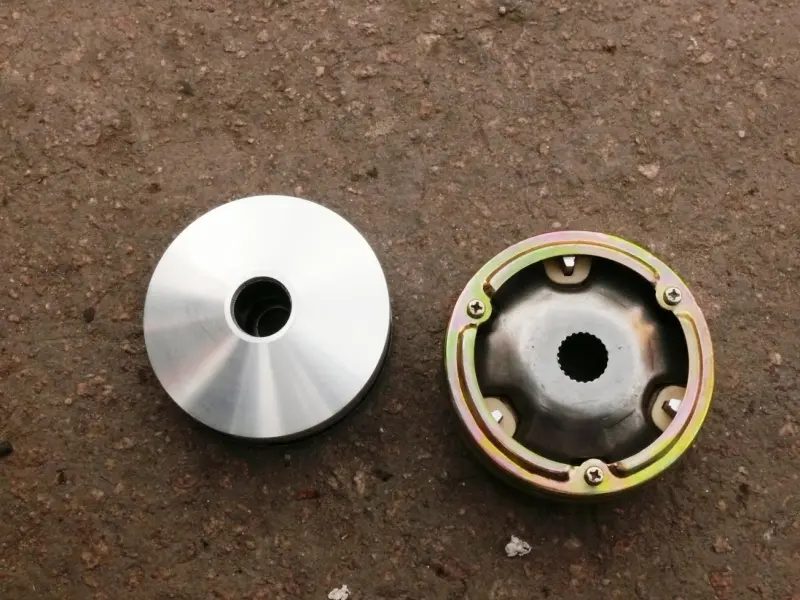

Варіатор має круглу конічну поверхню, з якою контактує ремінь, і центральний посадковий отвір. З боку механізму розташована фасонна пластина з центральним шліцьовим отвором та кріпленням по колу. Під час порівняння деталей потрібно перевіряти обидва боки: однакового зовнішнього обрису недостатньо, щоб підтвердити правильну посадку на вал і положення ременя.

Трансмісію варто оглянути, якщо скутер рушає ривками, нерівномірно прискорюється, шумить під кришкою варіатора або повільно набирає швидкість за високих обертів двигуна. Причиною можуть бути також зношені ролики чи ремінь, тому одного такого прояву недостатньо для висновку про заміну варіатора. На демонтованій деталі шукають канавки та сходинки на поверхні шківа, тріщини, пошкодження посадки, люфт і заїдання рухомої частини. Через виробіток ремінь гірше змінює положення та може швидше зношуватися.

Як перевірити відповідність

Зіставте зі старим варіатором зовнішній діаметр, загальну висоту, профіль конічної поверхні, розміри центральних отворів і шліцьове з'єднання. Перевірте також довжину та посадку втулки, форму задньої пластини, розміщення кріплень і напрямних. Щоб вимірювання були точними, спочатку приберіть зі знятої деталі пил і залишки ременя. Невідповідна висота або посадка може змістити ремінь відносно другого шківа чи завадити надійному закріпленню деталей на валу.

Якщо залишаєте старі ролики, втулку або напрямні, перевірте не лише їхню відповідність новому варіатору, а й зношення. На роликах не повинно бути пласких ділянок замість рівної поверхні кочення, на втулці — задирів, на напрямних — пошкоджень і значного виробітку. Розміри та масу роликів добирають за вимогами трансмісії: довільна зміна цих параметрів впливає на оберти двигуна й поведінку скутера під час розгону. Ремінь із тріщинами, розшаруванням або помітним зношенням замінюють.

На що зважати під час монтажу

Розбираючи варіатор, зафіксуйте послідовність втулок, шайб та інших знятих деталей. Кріплення відкручують і затягують із відповідним фіксатором варіатора, не спираючи інструмент на крихкі виступи. Перед монтажем очистьте посадкові та робочі поверхні. Деталь має сісти без перекосу, а ролики й напрямні — зайняти передбачені для них місця. Мастило наносять лише там, де це визначено настановою з обслуговування; поверхні, що контактують із ременем, залишають сухими та чистими.

Під час складання стежте, щоб ремінь не затискався між щоками й не заважав деталям повністю сісти на місце. Кріплення затягують із моментом, передбаченим для техніки, після чого перевіряють вільне обертання та відсутність зачіпання сусідніх деталей. Коротку перевірку роботи виконують зі встановленою кришкою трансмісії. Якщо залишилися ривки, шум або биття, подальшу їзду припиняють і перевіряють посадку, послідовність складання та стан сполучених деталей.
