Сектор заводний МТ, ДНЕПР VDK

Заводний сектор МТ, ДНЕПР VDK — зубчаста деталь механізму ножного запуску мотоцикла. Він передає рух від вала кікстартера до сполученої шестерні, щоб натискання на важіль прокручувало двигун. Сектор замінюють під час ремонту внутрішнього приводу запуску, якщо пошкоджені зубці, шліцьова посадка або корпус. Справне зачеплення потрібне для передачі зусилля без проскакування зубців під навантаженням.

Будова сектора

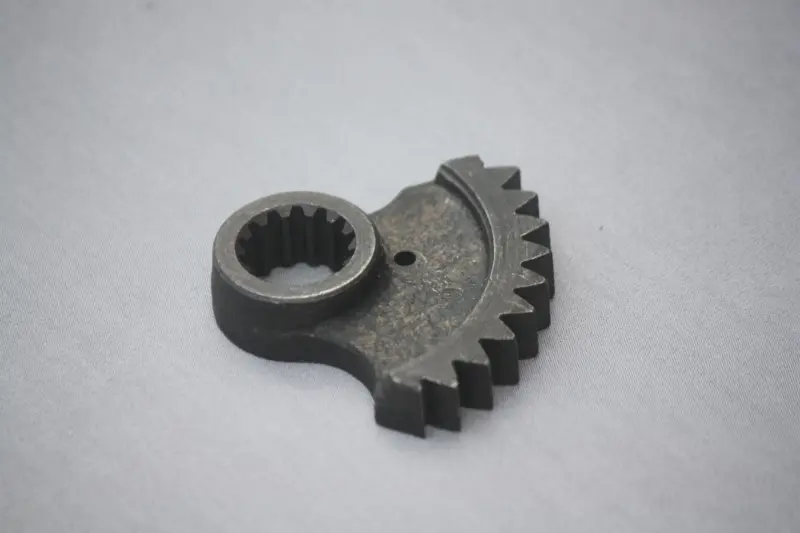

Зовнішні зубці утворюють дугу, а виступна маточина має отвір із внутрішніми шліцами. Сектор повертається разом із валом у межах ходу пускового важеля. Шліци передають йому обертання, після чого зусилля через зубчасту дугу надходить до відповідної шестерні. У плоскій частині корпусу є невеликий отвір. Для правильного встановлення має значення не лише загальна форма, а й розташування маточини та зубців відносно інших частин деталі.

Ознаки зношення

Якщо важіль час від часу провалюється, рухається ривками або запуск супроводжується хрускотом, варто оглянути зубчасту передачу кікстартера. На секторі шукають відколи, тріщини, округлення робочих граней зубців і нерівномірне спрацювання. Шліци перевіряють окремо: розбита посадка створює люфт на валу, через який зусилля передається з ударом. Тріщини біля маточини також є причиною заміни. Схожі прояви може спричиняти зношена відповідна шестерня, тому стан сектора оцінюють разом із деталями, що з ним взаємодіють.

Як підібрати деталь

Зіставте новий сектор зі знятим за кількістю та профілем зовнішніх зубців, довжиною зубчастої дуги й товщиною корпусу. Перевірте діаметр шліцьового отвору, кількість і форму шліців, висоту та розташування маточини. Також порівняйте крайні ділянки сектора й положення малого отвору. Шліцьова частина має відповідати валу, а зовнішні зубці — шестерні, з якою працює сектор. Навіть невелика відмінність у посадці чи геометрії зачеплення може завадити нормальному ходу механізму. Зняту деталь зручно залишити для порівняння до завершення складання.

Що врахувати під час заміни

Розбираючи привід, позначте положення сектора відносно вала, упорів і механізму повернення. Збережіть послідовність шайб та фіксаторів. Очистьте посадочні поверхні й перевірте шліци вала, зубці відповідної шестерні, поворотну пружину та обмежувачі ходу. Якщо шестерня має пошкоджені зубці, одного нового сектора недостатньо: дефектна поверхня продовжить порушувати зачеплення. Зношені сполучені деталі та пошкоджені фіксатори замінюють під час цього ж ремонту.

Встановлюйте сектор у положення, передбачене конструкцією механізму, дотримуючись порядку дистанційних і стопорних деталей. Якщо шліци не суміщаються, не насаджуйте маточину ударами. Мастило та регулювання застосовуйте відповідно до настанови для мотоцикла. До пробного запуску перевірте, чи проходить важіль свій хід плавно, чи немає заклинювання та чи повертається він назад. Неправильне положення сектора або невідповідний профіль зубців можуть спричинити неповне зачеплення, удари наприкінці ходу та повторне пошкодження приводу.
