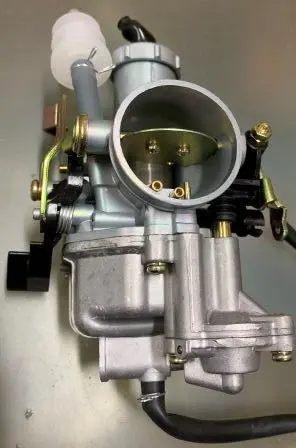

Карбюратор PZ30 для 4T CB/CG 200 з прискорювальним насосом, дросель під трос VDK

Карбюратор PZ30 для чотиритактного двигуна CB/CG 200 дозує паливо, змішує його з повітрям і керує подачею суміші залежно від положення газу. Виконання має прискорювальний насос і дросель під трос. Карбюратор стоїть між повітряним фільтром та впуском двигуна. Правильне з'єднання й налаштування потрібні для запуску, рівного холостого ходу та передбачуваної реакції на поворот ручки газу.

Як працює карбюратор

Знизу корпусу розташована поплавкова камера, а зовні — важелі, поворотна пружина та штуцери. Поплавковий механізм підтримує запас палива для його дозування. Трос передає рух ручки газу до дроселя, змінюючи подачу суміші. Під час різкого відкривання газу прискорювальний насос подає додаткову порцію палива, щоб компенсувати короткочасне збіднення суміші. Для його належної роботи також потрібні правильне регулювання та герметичний впуск.

Ознаки несправності

Карбюратор перевіряють, коли бензин підтікає, двигун важко запускається, не тримає холостих обертів або реагує на відкривання газу провалом. Спершу варто з'ясувати причину: забруднені канали чи пошкоджене ущільнення не завжди потребують заміни всього карбюратора. Новий потрібен при тріщинах корпусу, зірваній різьбі, значному зношенні рухомих з'єднань або несправності, яку не вдається усунути очищенням і ремонтом. Заїдання приводу та надмірний люфт також не можна залишати без уваги.

Перевірка сумісності

Порівняйте зі знятою деталлю позначення, спосіб кріплення, форму та розміри з'єднань з боку двигуна й повітряного фільтра. Зверніть увагу на положення паливного штуцера та простір довкола корпусу. Якщо посадка не збігається, впуск складно ущільнити, а невдало розташований штуцер може спричинити перегин шланга. Позначення PZ30 саме по собі не замінює перевірки приєднувальних розмірів.

Для тросового приводу звірте кріплення оболонки, форму наконечника троса та потрібний хід механізму. Трос має проходити без натягу й різких вигинів. Дросель повинен повністю відкриватися та вільно повертатися після відпускання ручки. Переконайтеся, що зовнішнім важелям вистачає місця для руху, а до регулювань залишається доступ. Контакт із рамою або сусідніми деталями може заважати роботі приводу.

Заміна та налаштування

Знімайте карбюратор на охололому двигуні: перекрийте паливо й злийте залишок бензину в придатну для цього місткість. Очистьте місця з'єднань, позначте підключення шлангів і від'єднайте трос, не заламуючи його. Під час монтажу огляньте впускний патрубок, хомути, паливний шланг та ущільнення. Замініть деталі з тріщинами або втратою пружності. Затягуйте кріплення рівномірно, щоб корпус став без перекосу.

Після складання виставте вільний хід троса відповідно до вимог техніки. Перевірте повернення дроселя з кермом у різних положеннях, потім відкрийте подачу палива й огляньте з'єднання на підтікання. Остаточне налаштування виконують на прогрітому двигуні за його сервісними вимогами. Підсмоктування повітря, неправильний рівень палива чи невідповідні регулювання призводять до провалів, нестійких обертів і зайвої витрати бензину. Якщо паливо витікає або газ заїдає, користування технікою припиняють до усунення несправності.
