Блок реверсу в зборі 4T CG200 AMG

Блок реверсу в зборі 4T CG200 AMG змінює напрямок обертання в приводі та забезпечує задній хід. Позначення 4T означає чотиритактний двигун. Такий блок добирають замість пошкодженого механізму, щоб відновити передавання обертання й чітке перемикання напрямку руху.

Будова та робота

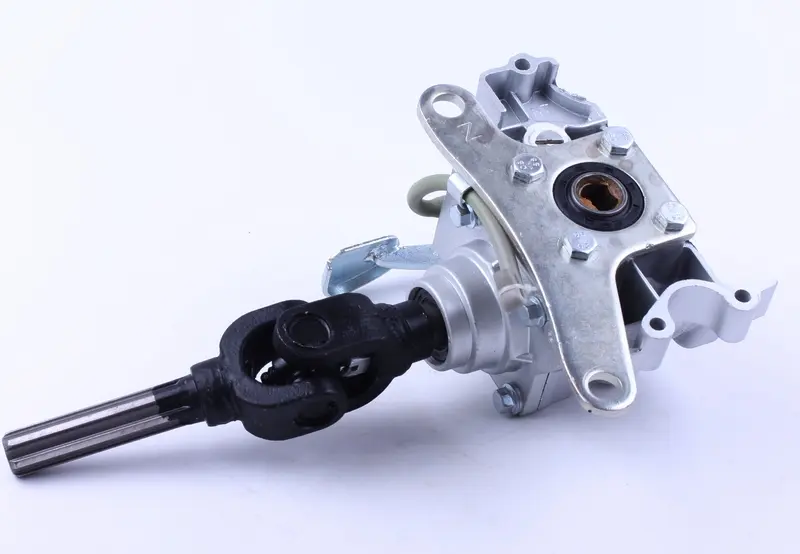

Блок має корпус із кріпильними вушками, зовнішню пластину з отворами, виступний шліцьовий вал і карданний шарнір. Шліци з’єднують вал із відповідною частиною приводу. Шарнір передає обертання між валами, розташованими під кутом. Взаємне положення цих деталей визначає, як механізм стане на своє місце та з’єднається з приводом.

Виконання в зборі дає змогу замінити механізм цілком. Для цього мають збігатися посадкові поверхні та кріплення: подібна форма корпусу ще не означає однакових з’єднань. Якщо притягувати блок болтами з перекосом, додаткове навантаження припаде на шарнір та опори валів.

Ознаки несправності

Механізм варто перевірити, коли задній хід вмикається із зусиллям, вибране положення самовільно вимикається або під час зміни навантаження чути стукіт. Надмірний люфт у з’єднаннях і сліди оливи біля виходу вала також потребують уваги. Спершу перевіряють затягування кріплень, з’єднання приводу та роботу керування реверсом: причина може бути поза внутрішньою передачею блока.

Підставою для заміни всього механізму можуть стати пошкодження корпусу, зношені шліци чи внутрішні деталі передачі. Різкі удари під навантаженням, ослаблене кріплення та шарнір, що заїдає, прискорюють зношення. Усунення причини поломки допомагає уникнути повторного пошкодження після ремонту.

Як перевірити відповідність

• Зіставте форму корпусу, положення кріпильних отворів і відстані між ними.
• Виміряйте довжину виступної частини вала та діаметр шліцьового з’єднання, перевірте кількість і профіль шліців.
• Порівняйте розміри карданного з’єднання та розташування шарніра відносно корпусу.
• Перевірте положення механізму перемикання та спосіб приєднання його приводу.
• Оцініть, чи вистачає місця для корпусу й рухомих частин у місці монтажу.

Основою для порівняння мають бути знятий блок і виміри його з’єднань. Невідповідні шліци або не з’єднаються, або працюватимуть із люфтом. Інше розташування кріплень може порушити співвісність приводу. Позначення двигуна звужує вибір, проте не замінює перевірки посадок.

На що зважати під час монтажу

Перед демонтажем техніку надійно фіксують, а двигун зупиняють. Позначають положення з’єднань і запам’ятовують, як приєднано керування реверсом. Під час зняття блок підтримують, щоб він не навантажував вал власною вагою. Посадкові поверхні очищують, оглядають відповідні шліци приводу, кріплення, ущільнення та суміжні деталі карданного з’єднання. Зношені або пошкоджені деталі замінюють разом із блоком.

З’єднання мають суміщатися без ударів по валу; перекіс не виправляють затягуванням болтів. Моменти затягування, регулювання перемикання та вимоги до мащення беруть із документації техніки. Після складання перевіряють, чи немає заїдання та зайвого люфту, а потім випробовують реверс без різкого навантаження. Змінюють напрямок руху лише після повної зупинки техніки.
