Кінцевий вимикач стоп-сигналу педалі гальма ІЖ, МТ, Дніпро, Урал, Мінськ

Кінцевий вимикач стоп-сигналу педалі гальма ІЖ, МТ, Дніпро, Урал, Мінськ

Механічний кінцевий вимикач, відомий серед мотоциклістів як «жаба», керує ввімкненням заднього стоп-сигналу під час роботи педаллю гальма. Деталь установлюється біля педального приводу: переміщення педалі діє на рухомий шток, після чого контакти вимикача змінюють стан і лампа стоп-сигналу засвічується. Коли педаль повертається у початкове положення, сигнал має згаснути.

Вимикач призначений для застосування на мотоциклах ІЖ, МТ, Дніпро, Урал і Мінськ. У цих мотоциклів трапляються різні роки випуску, модифікації та варіанти встановленої проводки, тому належність до зазначеної марки не скасовує перевірки самої посадки. Перед замовленням зіставте нову деталь зі старою за формою корпусу, розташуванням точки кріплення, напрямком і доступним ходом штока, місцем приєднання проводів та вільним простором біля педалі.

Конструкція та призначення

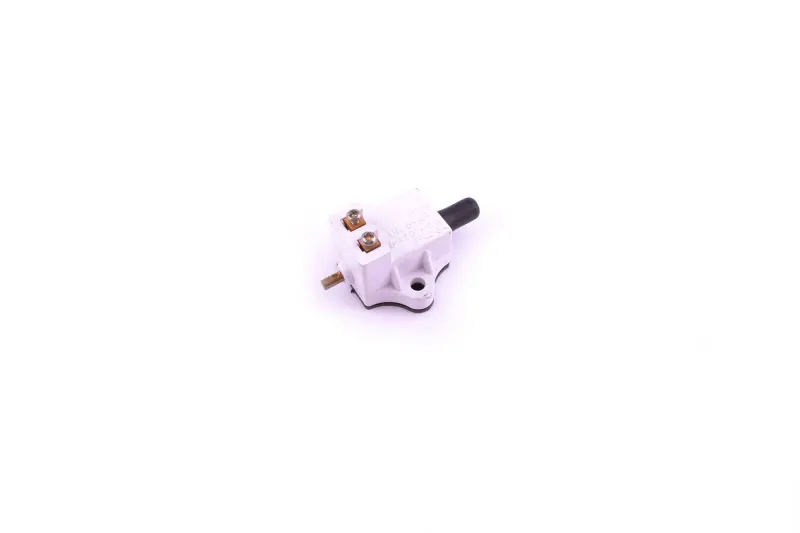

Компактний корпус має виступний натискний шток, два гвинтові контакти для приєднання проводів і отвір для механічного кріплення. Таке компонування розраховане на взаємодію з рухомою частиною педального приводу. Вимикач не створює гальмівного зусилля та не впливає на механічну дію гальма: його завдання — своєчасно вмикати попереджувальний світловий сигнал під час натискання на педаль.

Правильна робота залежить не лише від справності контактів, а й від положення деталі відносно педалі. Шток повинен переміщуватися без бокового перекосу, заїдання та надмірного упору. Надто рання дія може спричинити постійне світіння лампи, а надто пізня — увімкнення стоп-сигналу лише після помітного ходу педалі. Після монтажу момент спрацьовування перевіряють на нерухомому мотоциклі кількома плавними натисканнями.

Що перевірити під час вибору

• Тип деталі. Це механічний кінцевик педалі гальма, а не вимикач переднього гальмівного важеля чи датчик іншого типу.
• Посадку. Порівняйте обриси корпусу, положення кріпильного отвору та орієнтацію штока зі знятим вимикачем.
• Хід штока. Педаль має діяти на нього в доступному діапазоні, не створюючи перекосу або постійного надмірного тиску.
• Підключення. На корпусі передбачено два гвинтові контакти; проводи та наконечники мають відповідати такому способу фіксації.
• Розміщення. Переконайтеся, що корпус і приєднані проводи не заважають повному ходу педалі та не торкаються рухомих деталей.

Коли вимикач потребує заміни

Перевірити кінцевик варто, якщо стоп-сигнал не засвічується під час натискання, вмикається з помітним запізненням, продовжує горіти після відпускання педалі або працює нестабільно при повторних натисканнях. Причиною можуть бути забруднені чи окислені контакти, шток, що заїдає, порушене положення корпусу, послаблене кріплення або пошкодження самої деталі. До заміни також перевіряють лампу, проводку, з’єднання та правильність дії педалі: це допомагає відокремити несправність вимикача від неполадки в інших компонентах освітлення.

Рекомендації зі встановлення

Монтаж виконують на штатному місці біля педального приводу. Спочатку закріплюють корпус без перекосу, потім приєднують два проводи до гвинтових контактів і вкладають їх так, щоб ізоляція не натягувалася під час ходу педалі. Клеми мають бути чистими та надійно зафіксованими, а оголені ділянки провідників не повинні торкатися сусідніх металевих деталей.

Після встановлення кілька разів натисніть і відпустіть педаль. Стоп-сигнал повинен упевнено вмикатися на початку гальмування та повністю гаснути після повернення педалі. Водночас перевірте, що шток вільно повертається, корпус залишається нерухомим, проводи не натягуються, а вимикач не обмежує хід педалі. Така контрольна перевірка особливо важлива після ремонту приводу, переставлення кріплення або заміни проводів.

Ця «жаба» підходить для відновлення керування заднім стоп-сигналом на сумісних мотоциклах ІЖ, МТ, Дніпро, Урал і Мінськ. Для точного вибору орієнтуйтеся на конструкцію раніше встановленої деталі та фактичне розташування вимикача на конкретній модифікації мотоцикла.
