Трос коректора (монетки) ИЖ 915 мм, 1 шт., VDK

Трос коректора (монетки) ИЖ з’єднує ручний регулятор із коректором карбюратора та передає рух між ними. Цей привід дає змогу керувати збагаченням суміші під час запуску й прогрівання двигуна. Коли трос заїдає або не повертається назад, коректор може залишатися частково ввімкненим, хоча монетку вже переведено у вихідне положення.

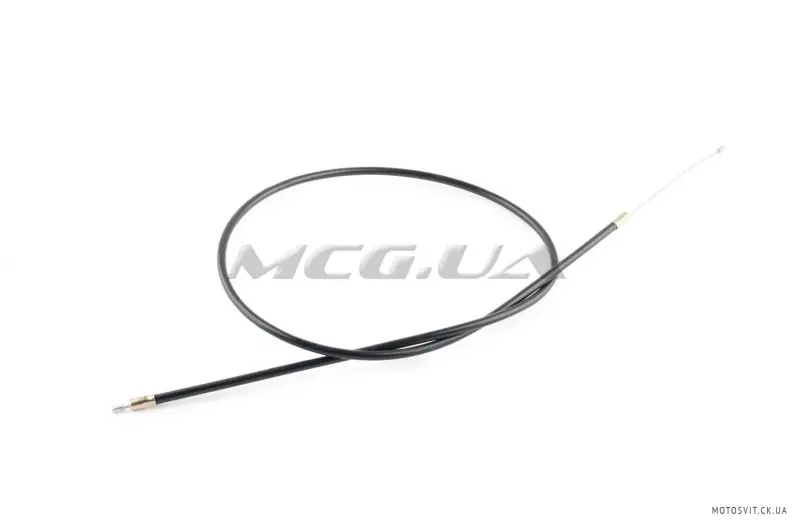

Позначення троса — VDK, зазначена довжина — 915 мм, в упаковці — 1 шт. Внутрішній трос проходить крізь чорну зовнішню оболонку з кінцевими втулками; його кінці виступають за межі оболонки. Під час керування монеткою трос рухається всередині, а оболонка спирається на упори приводу. Відповідність кінцевих кріплень і правильна посадка оболонки потрібні так само, як і належна довжина.

Ознаки зношення

Перевірте трос, якщо монетка рухається ривками, потребує надмірного зусилля або не забезпечує повного ходу коректора. Найуважніше огляньте місця біля наконечників, входи в оболонку та ділянки згинів. Обірвані окремі дротинки, заломи, пошкоджені кінцеві кріплення чи зім’ята оболонка означають, що привід потребує заміни. Спроба прибрати ці несправності натягуванням троса лише ускладнює його роботу.

Причиною тугого ходу бувають бруд усередині оболонки, корозія троса або прокладання з різким перегином. Водночас перевірте окремо монетку та механізм коректора: вони мають вільно рухатися після від’єднання приводу. Якщо заїдає сам механізм, заміна одного троса не усуне причину. Під час огляду зверніть увагу на упори оболонки, регулювальні деталі та захисні ковпачки, якщо вони є в конструкції; пошкоджені деталі слід замінити.

Як перевірити відповідність

Використайте знятий трос як зразок і порівняйте загальну довжину, довжину оболонки та вільних кінців. Позначення 915 мм потрібно зіставляти з вимірюванням між однаковими точками, а не лише з приблизною довжиною старої деталі. Окремо звірте форму й розміри наконечників, їхнє кріплення в монетці та коректорі, а також посадку кінцевих втулок оболонки. Кріплення повинні ставати на місце без підгинання та саморобних перехідників.

Для підбору має значення і потрібний хід внутрішнього троса: монетка повинна повністю вмикати та вимикати коректор. Закоротка оболонка може натягувати привід під час повороту керма. Надмірна довжина створює зайві петлі, які легко затиснути або перегнути. Якщо довжина вільних кінців не відповідає механізму, штатного діапазону регулювання може не вистачити навіть за однакової загальної довжини.

Прокладання та заміна

Перш ніж знімати старий трос, запам’ятайте його маршрут і розташування в тримачах. Послабте регулювання, звільніть наконечники з обох боків і вийміть привід, не переламуючи оболонку. Новий трос прокладіть штатним шляхом, оминаючи гарячі поверхні та місця, де його можуть затиснути інші деталі. Посадіть втулки оболонки до кінця в упори й переконайтеся, що наконечники надійно утримуються у своїх гніздах.

Вільний хід відрегулюйте відповідно до вимог установленого карбюратора. На заглушеному двигуні кілька разів переведіть монетку між крайніми положеннями та перевірте, чи коректор проходить увесь хід і повертається без затримки. Потім поверніть кермо в обидва боки й повторіть перевірку. Поворот керма не повинен натягувати трос або змінювати положення коректора; якщо це відбувається, виправте прокладання та регулювання до запуску.
