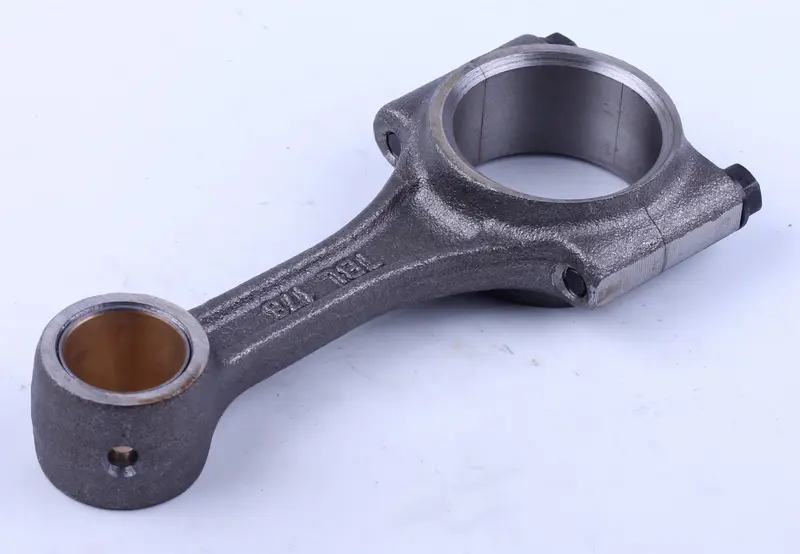

Шатун для мотоблока 178F (6Hp) AMG

Шатун для двигуна мотоблока 178F (6Hp) AMG з’єднує поршень із колінчастим валом і передає на нього зусилля від поршня. Під час роботи навантаження постійно змінюється, тому зношені посадки або деформація шатуна порушують роботу кривошипно-шатунного механізму. Цю деталь встановлюють замість пошкодженого шатуна під час ремонту двигуна.

Будова та ознаки зношення

Мала головка має втулку для поршневого пальця, а велика головка виконана рознімною, з кришкою для монтажу на шийці колінвала. Під час підбору потрібно перевіряти обидва з’єднання. Навіть якщо зовнішня форма збігається, різниця в ширині головок або діаметрах посадок може завадити правильному складанню.

Шатун замінюють за наявності тріщин, викривлення стержня, пошкоджень стику з кришкою та зношення посадочних поверхонь. Задири й сліди перегрівання потребують з’ясування причини: встановлення нової деталі без усунення проблеми зі змащуванням може закінчитися повторним пошкодженням. Стук і збільшений люфт можуть вказувати на зношення з’єднань, проте остаточне рішення приймають після розбирання та вимірювання.

Перевірка відповідності

Звірте позначення двигуна з його табличкою та порівняйте шатун зі знятою деталлю. Основні контрольні параметри — відстань між центрами головок, діаметри отворів, ширина посадок, форма стержня, розташування кришки й кріплення. Якщо на старому шатуні передбачені мастильні отвори або канали, перевірте їхнє розташування. Для точного порівняння потрібен вимірювальний інструмент: невелика різниця в розмірах не завжди помітна на око.

Посадку малої головки перевіряють разом із поршневим пальцем, а великої — з шийкою колінвала та передбаченими деталями підшипникового з’єднання. Надто малий зазор спричиняє нагрівання й заїдання, надмірний — удари та прискорене зношення. Неправильна відстань між головками змінює положення поршня в циліндрі, тому підганяти невідповідний шатун під двигун не слід.

Монтаж і супутня перевірка

Перед складанням огляньте поршневий палець, шийку колінчастого вала та поверхні, з якими працює шатун. Якщо конструкція передбачає вкладиші, перевірте їхній стан і відповідність ремонтному розміру шийки. Зношення пальця чи вала не зникає після заміни шатуна: пошкоджені суміжні деталі також потрібно відновити або замінити за результатами перевірки.

Дотримуйтеся орієнтації шатуна й кришки, визначеної конструкцією двигуна. Кришку встановлюють у належному положенні та не замінюють кришкою від іншого шатуна. Перед монтажем очищують посадочні поверхні, а поверхні тертя змащують за інструкцією двигуна. Кріплення затягують у заданій послідовності з моментом, який установив виробник. Недостатнє затягування послаблює з’єднання, а надмірне може деформувати посадку.

Після встановлення контролюють потрібні зазори та вручну перевіряють плавність обертання механізму. Якщо з’являється опір або заїдання, до запуску повторно перевіряють положення деталей і посадки. Зняті під час розбирання прокладки та ущільнення оглядають, а пошкоджені замінюють під час складання.
