Розпилювач форсунки мотоблока 178F (6Hp) AMG

Розпилювач форсунки мотоблока 178F (6Hp) AMG призначений для ремонту форсунки, через яку паливо надходить у камеру згоряння двигуна. Його стан впливає на форму паливного факела, рівномірність розпилення та своєчасне припинення впорскування. Якщо замість дрібного розпилу утворюються великі краплі або паливо підтікає після закриття голки, суміш згоряє гірше й робота двигуна порушується.

Будова та ознаки несправності

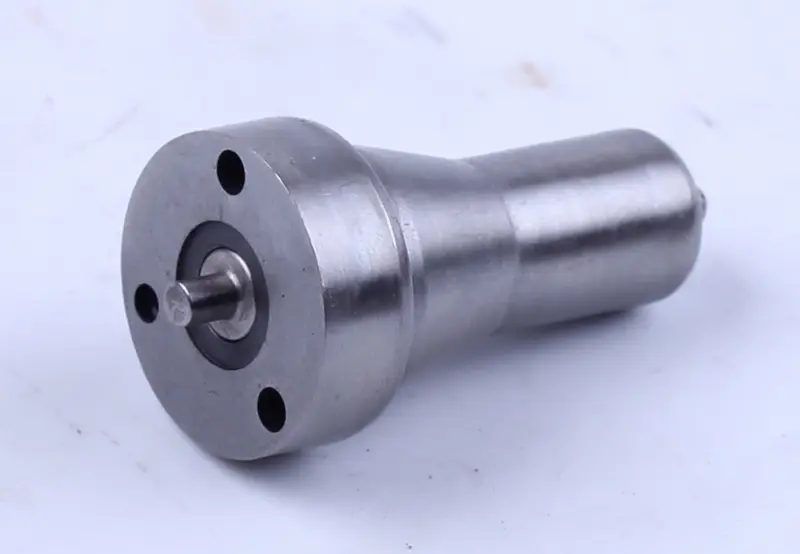

Розпилювач має видовжений циліндричний корпус із розширеною торцевою частиною. На торці є три отвори та центральна частина, що виступає. Для підбору потрібен збіг усіх посадкових поверхонь: однакові загальні обриси ще не означають, що деталь правильно встановиться у форсунку.

Голка всередині розпилювача відкриває вихід палива під час упорскування, а потім перекриває його. Бруд, відкладення та зношення сполучених поверхонь можуть спричинити заїдання або нещільне закриття. Форсунку варто перевірити, коли двигун важко запускається, працює нерівно, димить чи втрачає тягу. Ці ознаки не визначають несправність однозначно: потребу в заміні розпилювача встановлюють за результатами перевірки форсунки.

Як підібрати деталь

Зіставте маркування знятого розпилювача з конструкцією встановленої форсунки. Перевірте довжину корпусу, діаметри посадкових ділянок, форму торців, розташування отворів і те, наскільки виступає центральна частина. Заміри робіть на очищеній деталі, щоб нагар не спотворював результат. Збережене маркування переписуйте повністю, разом із літерами та додатковими індексами.

Посадка розпилювача має відповідати корпусу форсунки та деталям, із якими він сполучається. Не намагайтеся компенсувати розбіжності підточуванням, зайвими прокладками або сильнішим затягуванням. Неправильний підбір може порушити подачу палива, спричинити підтікання та змусити знову розбирати форсунку. Огляньте й сам корпус: новий розпилювач не усуне пошкоджень його ущільнюваних поверхонь.

Заміна та перевірка

Спочатку очистіть форсунку зовні й підготуйте чисту поверхню для розібраних деталей. У паливні канали не повинні потрапляти пил або ворс від ганчірки. Під час розбирання зберігайте порядок деталей, зокрема регулювальних елементів. Голка й корпус розпилювача працюють як узгоджена пара, тому переносити стару голку в новий корпус без перевірки не можна.

Разом із заміною огляньте притискні поверхні, різьбу кріплення та ущільнення форсунки в головці двигуна. Пошкоджені ущільнення потребують заміни, а одноразові деталі встановлюють нові відповідно до вимог двигуна. Прибирайте нагар так, щоб не подряпати посадку. Не використовуйте випадковий дріт для прочищення отворів розпилювача: можна пошкодити їхню геометрію. Затягуйте з'єднання та виконуйте регулювання за документацією конкретної форсунки.

Зібрану форсунку перевіряють на стенді. Потрібно оцінити тиск початку впорскування, характер розпилення й герметичність при закритій голці. Струмінь палива під тиском не спрямовують на руки. Після встановлення на двигун перевіряють з'єднання на підтікання та контролюють його роботу. Це дає змогу перевірити результат заміни й переконатися, що форсунка правильно подає паливо.
