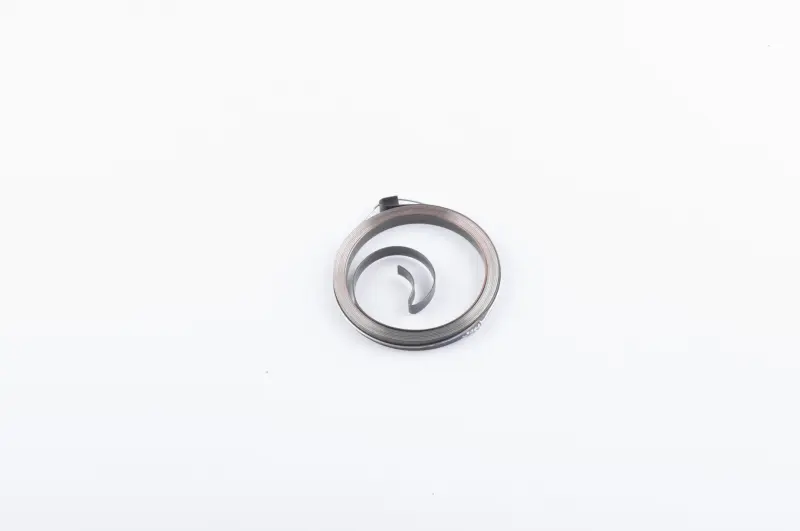

Пружина ручного стартера мотоблока 178F/186F (6/9Hp) (DB) AMG

Пружина ручного стартера мотоблока 178F/186F (6/9Hp) (DB) AMG повертає шків зі шнуром у початкове положення після запуску. Коли рукоятку тягнуть, пружина накопичує зусилля, а після відпускання обертає шків назад і втягує шнур у корпус. Завдяки цьому рукоятка повертається до стартера, а механізм готовий до наступного ривка.

Будова та ознаки несправності

Це плоска стрічка, скручена у спіраль, із загнутими кінцями для зачеплення. Пружина міститься всередині ручного стартера та працює разом зі шківом. Значення має не лише форма спіралі: напрямок навивання й обидва зачепи повинні відповідати кріпленням механізму. Саме через ці кінці передається зусилля, яке повертає шків.

Потреба в перевірці виникає, коли шнур залишається витягнутим, змотується не до кінця або повертається без звичного зусилля. Можливі причини — розрив стрічки, зламаний зачіп, залишкова деформація чи вихід кінця з кріплення. Водночас поверненню заважають забруднення, туге обертання шківа та пошкоджений шнур. Перш ніж розбирати пружинний механізм, з’ясуйте, чи немає такого опору.

Як підібрати пружину

Звірте позначення двигуна та конструкцію стартера, який стоїть на техніці. Порівняйте зі знятою деталлю зовнішній розмір зібраної спіралі, ширину й товщину стрічки, напрямок закручування. Окремо перевірте форму внутрішнього та зовнішнього зачепів, їхнє розташування, глибину посадкового місця і спосіб фіксації. Якщо стартер раніше міняли, орієнтуватися лише на модель двигуна недостатньо — потрібне зіставлення самого механізму.

Зачіп іншої форми може вислизати з паза, а протилежний напрямок навивання завадить правильному поверненню шнура. Надто щільна посадка спричиняє тертя та заклинювання. Невідповідність стрічки посадковому місцю також обмежує рух шківа. Довільне підгинання кінців не є надійним способом підбору: пошкоджена ділянка може зламатися під час роботи.

Заміна та контроль роботи

Зупиніть двигун і виключіть випадковий запуск. Зніміть ручний стартер, запам’ятайте розташування шнура, шківа та кріплень. До розбирання послабте натяг пружини, притримуючи шків. Стрічка може різко розгорнутися, тому працюйте в захисних окулярах і рукавичках та не спрямовуйте відкритий механізм до обличчя. Спосіб доступу до пружини залежить від будови стартера.

Очистьте місце встановлення та огляньте пази зачеплення, шків, його опору й напрямну шнура. Тріщини та спрацьовані кріплення заважатимуть утриманню нової пружини; потертий шнур доцільно замінити разом із нею. Вкладіть спіраль без перекручування стрічки, зафіксуйте обидва кінці та встановіть попередній натяг за інструкцією до стартера. Кількість обертів не добирають навмання: надмірний натяг скорочує доступний хід і перевантажує зачепи.

Зібраний механізм перевірте кількома плавними витягуваннями шнура. Він має повністю змотуватися без заїдання, а рукоятка — повертатися до корпусу. Якщо шків зупиняється завчасно або шнур повертається лише частково, перевірте укладання пружини та її натяг. Не долайте опір різкими ривками: спочатку усуньте причину тугого ходу.
