Датчик оливи для мотоблока 177F/188F (9/13Hp) AMG

Датчик оливи для мотоблока з двигуном 177F/188F (9/13Hp) AMG призначений для системи контролю оливи. Він передає сигнал, потрібний для роботи цієї системи. Щоб правильно підібрати заміну, звіряють не лише позначення двигуна, а й будову знятого датчика: корпус, місця кріплення, виведення проводу та підключення.

Будова та робота

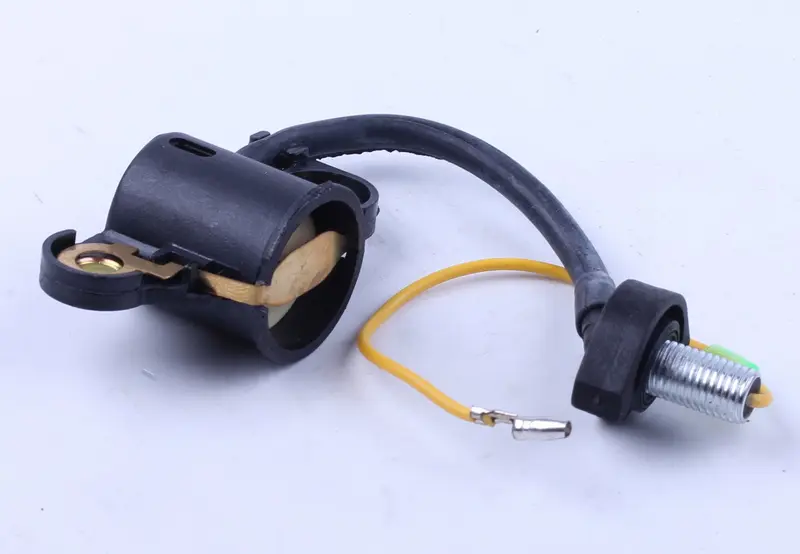

Датчик має округлий корпус із відкритою частиною та кріпильними вушками. Від нього відходить провід у чорній захисній оболонці; поруч проходить жовтий провід із металевим наконечником. На протилежному кінці розташований різьбовий прохідний елемент. Ці частини потрібно порівнювати зі старим датчиком разом: відповідний контакт не вирішує питання посадки корпусу чи виведення проводів.

Несправність датчика може спричиняти хибне спрацьовування захисту, перебої в роботі двигуна або відсутність очікуваного сигналу. Проте такі ознаки бувають і через пошкоджену проводку, забруднене з'єднання чи ненадійний контакт. Перш ніж міняти датчик, перевіряють стан підключення та його роботу за схемою конкретного двигуна. Саме так можна відокремити несправність деталі від проблеми в з'єднаннях.

Як підібрати заміну

Зіставте форму корпусу, кількість і розташування кріплень, відстань між ними та місце, яке датчик займає всередині двигуна. Зверніть увагу на напрямок виходу проводу. Після складання він має лежати вільно, без натягу, контакту з рухомими деталями й затискання кришкою. Якщо корпус упирається в сусідні частини або потребує перероблення кріплень, сумісність слід перевірити повторно.

Для різьбового прохідного елемента звірте різьбу, посадкову частину та спосіб ущільнення. Також порівняйте довжину проводів, форму наконечників і підключення за штатною схемою. Колір ізоляції зручний для розрізнення проводів, але сам по собі не визначає їхнього призначення. Невідповідну різьбу не можна вкручувати силою, а контакт, який не підходить, — замінювати випадковим скручуванням проводів.

Встановлення та контроль

До заміни переходять на охолодженому двигуні, унеможлививши випадковий запуск. Місце розбирання очищують, а розташування кріплень і прокладання проводів запам'ятовують. Якщо для доступу потрібно відкрити порожнину з оливою, її спочатку зливають у порядку, передбаченому для двигуна. Старий датчик виймають обережно, не тягнучи за провід, і залишають для порівняння.

Під час роботи варто оглянути сусідні проводи, контакти, ущільнення проходу та прокладку знятої кришки. Пошкоджені ущільнення замінюють, щоб уникнути витікання оливи після складання. Датчик встановлюють у штатне положення, а провід прокладають без різких перегинів і защемлення. Для затягування кріплень та різьбових з'єднань дотримуються вимог виробника двигуна.

Після складання відновлюють потрібний рівень оливи, перевіряють герметичність і роботу системи контролю відповідно до інструкції двигуна. Помилка в підключенні може спричинити хибне вимкнення або відсутність потрібного сигналу. Випробовувати захист запуском без оливи не можна. Навіть зі справним датчиком кількість оливи потрібно регулярно перевіряти щупом.
